Control de verticalidad núcleo de ascensor y generación nube de puntos en Barcelona, España

El objetivo de los trabajos es conocer los desvíos en planta de un núcleo de ascensor. Para una correcta instalación de las guías de este se necesita tener una verticalidad entre 0-3cm. Nuestro trabajo consiste en realizar el levantamiento de la estructura del núcleo del ascensor para determinar las zonas que salen de esta tolerancia para saber qué partes hay que regularizar o si hay que modificar la estructura de los raíles del ascensor para conocer su coste El equipo utilizado para realizar el levantamiento dentro del núcleo del ascensor es un escáner láser de imágenes Leica BLK360.

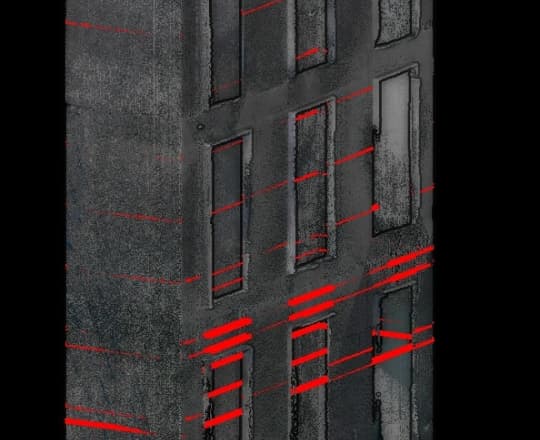

- Cuatro planos verticales del núcleo y sus paralelos hacia dentro y hacia fuera con una separación de entre 0-3cm y de 3-5 cm para conocer las superficies que están en tolerancia. Se sacaron alzados de cada uno de los planos indicando las superficies, en distinto color, indicando este desplome. - Realizar en planta, un corte cada 0.50 cm a lo largo de las ocho plantas para determinar un foso “medio”, y ver en función del desplome y la cota las partes que no cumplían con la tolerancia.

Conocer dónde están los errores constructivos para poder repararlos antes de que se instale la estructura y así no tener que reparar mientras se realiza en montaje, ahorrando tiempo de montaje.
