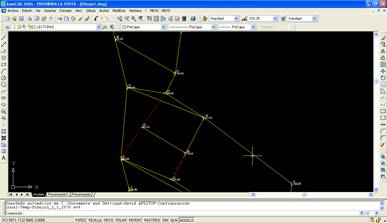

Esta utilidad es accesible desde la opción del menú desplegable Topografía > Dibujo >Dibujar Lecturas de Estaciones , o bien pulsando el botón Dibujar Estacionesdentro del diálogo del Cálculo de Estaciones . Se dibujará la gráfica de representación de estaciones y líneas que representan las lecturas entre ellas. En los extremos de dichas líneas se dibujarán una o dos flechas, que nos permiten identificar el sentido de las lecturas, es decir, si es de ida o de ida y vuelta.
El color de las líneas representa el tipo de lectura, que puede ser rojo para las lecturas completas de ida, amarillo para las completas de ida y vuelta, y azul para las lecturas angulares. En este último caso se representará además con línea de trazos.
La información de cada una de estas líneas puede editarse por medio del comando Topografía > Dibujo >Información . Consultar su apartado para más detalles.
