A esta opción se accede a través del menú desplegable Topografía > Dibujo > Dibujar Estaciones, o bien pulsando el botón Dibujar Estacionesdentro del diálogo de Cálculo de Estaciones , aunque esta última dibujará también las lecturas entre estaciones.

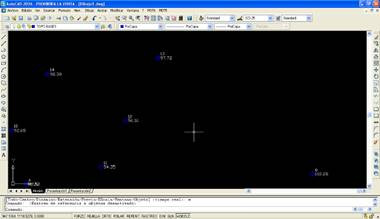

El programa representa las coordenadas actuales de cada base por medio de bloques con atributos, que pueden usarse luego con todas las opciones de Replanteo que ofrece el programa. Dependiendo de si la base es fija o móvil, se representan como un triángulo o un círculo, respectivamente. Puede editarse su información por medio del comando Topografía > Dibujo > Información . El tamaño de los bloques está determinado por la escala actual del trabajo, que puede modificarse por medio del comando Referencia.
Además de las coordenadas actuales, se dibujan en la capa COORDBASE todas las asignaciones de coordenadas restantes para cada estación, por medio de puntos, cuya información puede obtenerse por medio del comando citado en el párrafo anterior.
El programa no actualiza automáticamente el dibujo cada vez que se modifican las coordenadas de una estación, por lo que será necesario repetir el proceso cuando se produzcan cambios que deseamos representar.
