Esta utilidad se invoca por medio de la opción Topografía > Dibujo >Dibujar Puntos , o bien con el botón Dibujar Puntosdel Cálculo de Estaciones . En primer lugar debemos especificar si deseamos dibujar Todoslos puntos del levantamiento, o bien un Númerodefinido por un intervalo de puntos Inicialy Final, o bien seleccionar Posicionamientospara elegir todos los posicionamientos que deseemos dibujar.

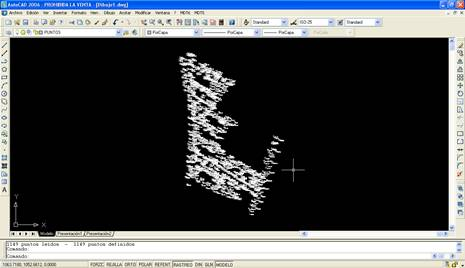

El programa procederá de igual manera que con el comando de importación de puntos, representando por tanto las coordenadas de todos los puntos calculados con información asociada de número de punto, cota y código. Los puntos introducidos directamente por coordenadas también serán dibujados con este comando. Al igual que ocurre con las estaciones, el tamaño de los textos vendrá determinado por la escala asignada al trabajo, que puede modificarse gracias al comando Referencia.
Adicionalmente si tenemos activada la opción “ Incertidumbres en coordenadas de los puntos” en la opción de “Utilidades > Configuración > Puntos”, el programa calculará las incertidumbres asociadas a cada punto en función a las características del aparato con el cual se ha realizado la medición.
Si se han calculado las incertidumbres, al editar cualquiera de los puntos, en los campos “ atributos” nos aparecerá las incertidumbres asociadas al punto editado.
