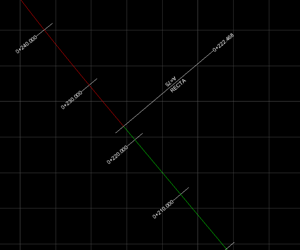

En el visor CAD se dibujará el eje como una serie de polilíneas, una por cada tramo, así como su acotación. Cada tipo de alineación estará representada por un color, que puede ajustarse modificando el color de las capas o, de forma permanente, en los Ajustes de la aplicación.

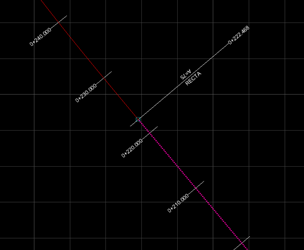

Si se hace clic sobre un tramo del eje, este se resaltará gráficamente en el visor CAD y en el panel de eje. Al seleccionarse, se mostrará el tramo en línea discontinua, con más grosor, se mostrarán los vértices de la polilínea del tramo y se invertirá el color de la polilínea.
En este momento, si colocamos el cursor sobre uno de los vértices este se resaltará y se mostrará el menú de contexto radial.
