Esta aplicación nos permite visualizar ficheros de ejes (EJE), convertir ejes de LandXml (xml) y hacer un ajuste fino mediante las herramientas de edición que nos provee la aplicación.

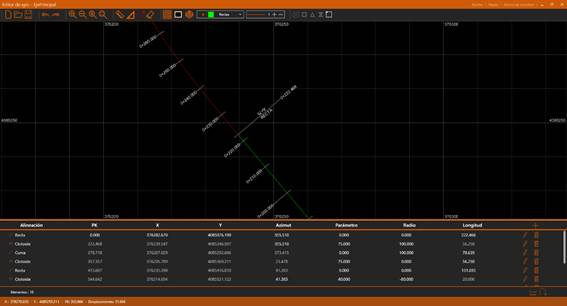

Una vez ejecutemos la aplicación veremos algo similar a esto:
A lo largo del documento detallaremos cada una de las partes, como visión general podemos distinguir varias secciones en la interfaz de la aplicación:
·Barra de título: En la parte superior, la barra con fondo naranja. Aparece el título de la aplicación en la parte izquierda. A la derecha encontramos algunas opciones: Ajustes, Ayuda y Acerca de nosotros. Más a la derecha tenemos los controles típicos de una ventana de Windows: minimizar, restaurar/maximizar y cerrar.
·Barra de herramientas: Justo debajo de la barra de título. Nos permite controlar el estado del visor y acceder a las diferentes herramientas de edición.
·Visor CAD:La aplicación provee de un visor CAD en el que se representarán los ejes con su acotación, así como posibles acotaciones que se realicen con las herramientas de medición.
·Panel de eje:Bajo el visor CAD podemos ver un panel con la información del eje activo.
·Barra de estado:En la parte inferior de la ventana, la barra con fondo naranja. Nos provee de información general como: las coordenadas del cursor en el dibujo, que PK y desplazamiento tienen dichas coordenadas respecto al eje y mensajes de información durante los comandos de edición.
