Esta opción nos va a permitir proyectar una polilínea 3D situada en nuestro trabajo con respecto a un longitudinal obtenido en el mismo trabajo o modelo. Para ello es necesario previamente tener dibujado el longitudinal sobre el cual se quiere proyectar la polilínea.
Al ejecutar el comando, nos aparecerá la siguiente ventana para facilitarnos la selección de la(s) polilínea(s) a proyectar.
Gráficamente: Seleccionaremos de forma gráfica todas las polilíneas 3D que deseemos proyectar.
Por Capas: Seleccionaremos las capas en las que se encuentran las polilíneas a proyectar. En este caso, es importante que en capa seleccionada sólo se encuentren las polilíneas a proyectar y ninguna entidad más.
A continuación el comando solicitará la siguiente información:
Eje: Eje a partir de cual se ha generado el longitudinal sobre el cual se va a proyectar las polilíneas 3D.
Perfil Longitudinal: Selección gráfica del perfil longitudinal sobre el cual se va a proyectar las polilíneas designadas.

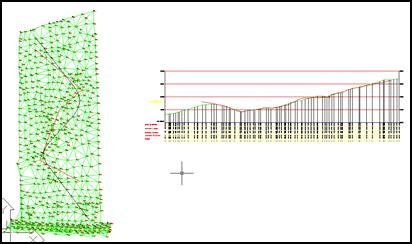

En la siguiente imagen se puede ver un ejemplo donde se ha aplicado este comando.
