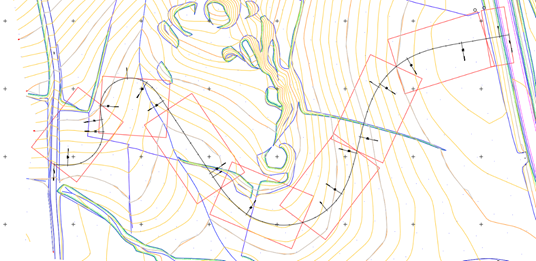

Esta opción nos va a permitir dibujar un formato de hojas sobre la planta del eje seleccionado. Este comando es complementario de Dibujar Perfil Simple o Compuesto de forma que, una vez dibujadas las hojas, el contenido de cada una de las hojas se refleja en el dibujo del longitudinal.

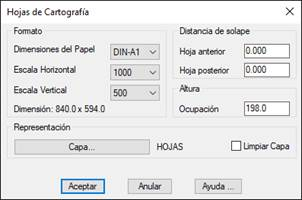

Inicialmente nos aparece la siguiente ventana:
Dimensión del Papel: Formato de hoja a insertar.
Escala: Escala horizontal y vertical.
Ocupación: valor que indica la altura de la hoja, en “Dimensión” se informa de las dimensiones del formato de papel seleccionado, en este apartado introduciremos un valor de forma que la altura de la hoja se pueda dibujar junto al perfil.
Distancia de solape: Indicamos los valores de solape de cada hoja con la hoja anterior y posterior.
Representación: Capa en la cual se realizará la representación de las hojas.
