Esta opción nos va a permitir proyectar un conjunto de puntos sobre un longitudinal obtenido en el mismo trabajo o modelo. Para ello es necesario previamente tener dibujado el longitudinal sobre el cual se quiere proyectar la polilínea.

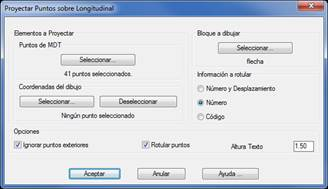

Al ejecutar el comando, el programa nos solicita inicialmente el eje utilizado para generar el longitudinal y a continuación el perfil dibujado. Una vez seleccionadas estas dos entidades nos aparece el siguiente diálogo que a continuación pasamos a describir.
Elementos a proyectar:
Puntos de MDT: Seleccionamos los puntos que deseamos proyectar sobre el longitudinal. Para más detalle sobre el comando de selección de puntos ver la sección de Puntos.
Coordenadas del CAD: Seleccionamos gráficamente sobre el dibujo las coordenadas que deseamos rotular, no tienen por qué coincidir con puntos de MDT:
Bloque a Dibujar: Seleccionamos el bloque que deseamos representar sobre el longitudinal. Por defecto el programa lee todos los bloques que se encuentren en la carpeta BLOQUES del programa.
Información a rotular: Además del bloque, existe la posibilidad de dibujar de forma contigua al bloque la siguiente información:
1.Número y Desplazamiento: Número del punto y desplazamiento al eje.
2.Número: Número del punto.
3.Código: Código del punto proyectado.
Ignorar puntos exteriores: Si alguno de los puntos proyectados sobre el perfil no está en su entorno, ya sea en cota o en distancia, éstos no se dibujarán si esta casilla está activada.
Rotular Puntos: Activando / desactivando esta casilla indicamos si se desea rotular la información de los puntos de MDT.
Altura de Texto: Altura de los textos de la información a rotular.

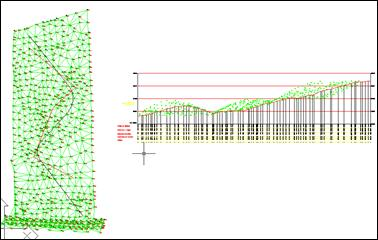

Al validar el diálogo se ejecutará el comando, insertando un bloque correspondiente a la proyección de cada vértice de la polilínea 3D sobre el perfil. A continuación se puede ver un ejemplo de aplicación del mismo:
