4.24. Movimiento de Tierras por Cota de Terreno |
Esta herramienta, junto con la de Movimiento de Tierras por Cota de Explanada, permite modificar la superficie actual mediante la creación de una explanada.. Se supone que se conoce la zona exterior de los taludes delimitados por una polilínea, y además, o bien la cota a la que se quiere llegar, o bien el volumen resultante tras la creación de la explanada.

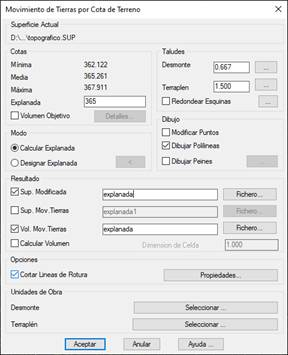

En primer lugar hay que designar la polilínea cerrada que define el contorno de la zona de contactos. Los taludes se generarán hacia el interior de esta polilínea. A continuación aparece el siguiente dialogo:
En la parte superior se muestra el nombre de la superficie actual, y a la izquierda aparecen las cotas de la misma a lo largo de la polilínea designada. Según la opción elegida en el cuadro Modo hay que especificar los siguientes parámetros:
· Calcular Explanada: en este modo hay que introducir la cota de coronación de la explanada a crear en la casilla Explanada. Además son necesarias las pendientes, en tanto por uno, de los taludes de desmonte y terraplén. La opción Redondear Esquinas permite decidir como se comporta el talud en vértices convexos.

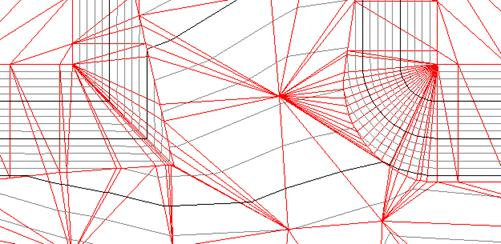

Ejemplo de taludes según la utilización de la opción Redondear Esquinas
· Designar Explanada: pulsando el botón asociado, hay que elegir una polilínea cerrada del dibujo, que el programa asumirá como coronación de la explanada, sin tener en cuenta la pendiente de los taludes. La cota de ésta se mostrará en el diálogo para poder editarla si procede, salvo si la polilínea tiene una cota variable, en cuyo caso no se podrá modificar.
En caso de activar Volumen Objetivo, al principio del cálculo del movimiento de tierras el programa buscara un cota de explanada alrededor de la propuesta por el usuario. Pulsando el botón Detalles se puede especificar los parámetros para la búsqueda de la cota.
En el cuadro Dibujo se indica si al crear la explanada el programa debe borrar los puntos interiores y dibujar nuevos puntos en los vértices que forman la explanada. También se puede activar el dibujo de las polilíneas que definen la explanada calculada.
En Resultado se especifica si se debe modificar la superficie actual. aplicando los cambios derivados del movimiento de tierras. Por defecto el programa propone un nombre para el fichero de la superficie de forma que no coincida con los ficheros ya existentes. Además, también se puede especificar un fichero de superficie adicional donde guardar únicamente la zona que corresponde al movimiento de tierras (la explanación terminada junto con sus taludes), y un fichero que represente los volúmenes del movimiento de tierras (para utilizar en el comando de Exportación a IFC). Activando la casilla Calcular Volumen y especificando la Dimensión de Celda, se incluye al final del proceso el cálculo del volumen del movimiento de tierras resultante por el método de comparación de mallas.
Unidades de Obra: Esta opción se habilitará en el caso de que activemos la casilla del Vol.Mov.Tierras.
Por ello, tendremos la posibilidad de asignar unidades de obras tanto al volumen de desmonte como de terraplén que se ha calculado tras la ejecución de la explanada.

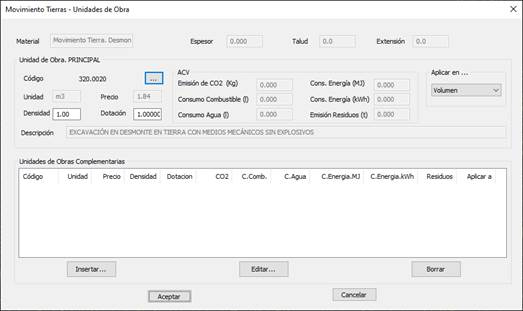

Al presionar el botón de “Seleccionar” ya sea de Desmonte o Terraplén nos aparecerá la siguiente ventana en la cual vamos a tener la posibilidad de asignar una unidad de obra principal y distintas unidades de obras secundarias.
La gestión de este diálogo se describe con más detalle en la definición de las Capas de Firmes de la Sección Tipo.
Una vez asignadas las unidades de obras, con los comandos disponibles en la opción de “Mediciones > Unidades de Obras” podremos generar los distintos informes.

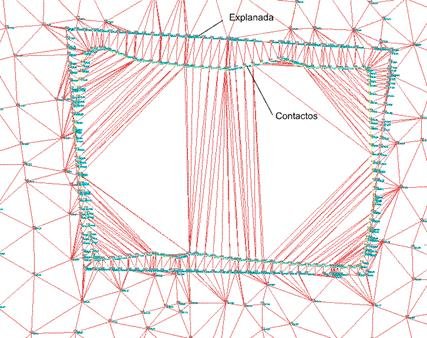

Ejemplo de una explanada por cota de terreno
