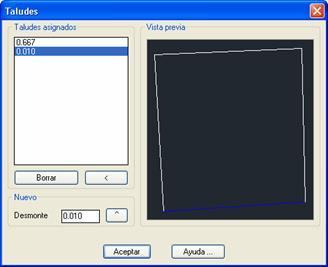

Los comandos de movimiento de tierras permiten utilizar distintos taludes a lo largo de la polilínea que delimita la explanada. En el apartado Taludes se introduce el valor de talud de desmonte y terraplén que se utilizara en toda la explanación. Pulsando el correspondiente botón "..." se accede a una ventana como la siguiente:
En Nuevo se puede introducir un nuevo valor de talud y pulsando el botón "^", se añade el valor a la lista. La ventana desaparece y pulsando en la ventana CAD puntos cercanos a la polilínea de la explanada, el programa el talud al segmento de la polilínea en el que se proyectan los puntos introducidos.
En la lista Taludes Asignados se puede seleccionar cada uno de los valores, y en la Vista Previa aparece dibujada la polilínea, en azul los segmentos que tienen asignado el valor, y en blanco el resto. Pulsando con el ratón sobre la vista previa se puede cambiar el talud de cada segmento. Con el botón Borrar se elimina el valor seleccionado de la lista.
Pulsando el botón "<" también se puede cambiar el talud de cada segmento, pero seleccionando gráficamente un punto cercano en la ventana del CAD. Esta opción puede resultar más cómoda en caso de que la vista previa sea confusa. En la línea de comandos, se ofrece la posibilidad de designar un intervalo continuo de segmentos de la polilínea, introduciendo tres puntos.
