Con este comando vamos a tener la posibilidad de proyectar una red de tubería sobre un conjunto de perfiles transversales previamente dibujados.
Para ello, el comando inicialmente nos solicitará los tramos de red a proyectar, seguidamente un eje de los perfiles transversales sobre el cual se va a proyectar la tubería y finalmente el eje en planta a partir del cual se han generado los perfiles.
Adicionalmente nos solicita la altura de texto con el cual se rotulará las características de los tramos de tubería seleccionados.

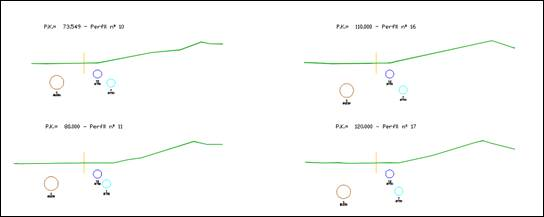

Se dibujará un círculo cuyo diámetro será el del tramo correspondiente y adicionalmente se rotulará el nombre del tramo y el valor del diámetro en milímetros.
