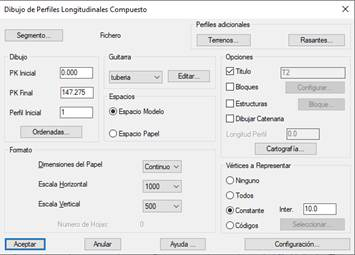

Este comando nos va a permitir dibujar en alzado el tramo de tubería seleccionado. Una vez seleccionado el tramo de tubería, nos aparecerá la siguiente ventana donde se gestionará la configuración del dibujo. La gestión de este diálogo es similar a la explicada en el apartado de “Longitudinales > Dibujar Perfil Compuesto”.
Por defecto, se asocia automáticamente una guitarra configurada expresamente para el dibujo de las tuberías y con los elementos más adecuados. No obstante, el usuario puede configurarla según sus necesidades.

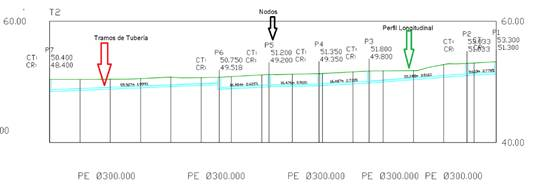

Una vez validada la ventana, designamos el punto en el cual se realizará el dibujo del perfil. Observaremos como se dibuja tanto el longitudinal como la tubería con sus nodos correspondientes.
