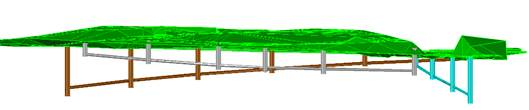

Con esta herramienta obtenemos una representación 3D de los tramos de tuberías y nodos. Esta representación se realiza con el objeto “cilindro” del CAD, con la posibilidad de aplicar un sombreado al dibujo y lograr de esta forma una representación más atractiva.
Sufijo de Capas: Para cada capa creada en el dibujo de los nodos y tramos de tubería se crea una nueva capa para la representación 3D. Esta nueva capa tendrá el mismo nombre pero con el sufijo especifido en este apartado.
Limpiar Capas: Elimina todas las entidades existentes en las capas en las cuales se va a realizar la representación 3D.
Aislar Capas: Se establece únicamente como visibles las capas en las cuales se realiza la representación.
Sombrear Capas: Una vez realizada la representación 3D, se aplica el efecto sombreado del CAD.
