12.2.10. Asignación de Muros

Definen los cortes verticales dentro de la sección. Estos cortes se realizan de forma totalmente vertical, naciendo en el último vector de la sección, según la distancia introducida, y cortando con el terreno natural.

Disponemos de dos tipos de Muros:

Distancia Eje: Este muro se define entre unos pks y por una distancia a eje entre el pk inicial y el final, interpolando en los pks intermedios.

Longitud Talud: Este muro se define igualmente por unos pks de inicio y fin y se aplica si la distancia horizontal del talud excede del parámetro Longitud Talud.

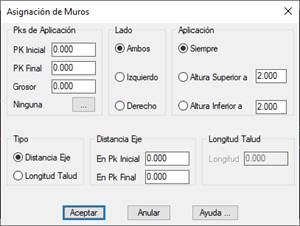

Si presionamos el botón “Insertar” o “Editar” nos aparecerá la siguiente ventana donde gestionaremos la creación o edición de un muro, seguidamente pasamos a describir la definición de la misma.

PK Inicial: Pk a partir del cual se va aplicar el muro.

PK Final: Pk final hasta el que se va a aplicar el corte.

Grosor: Asignación de un grosor determinado al muro para su representación.

Para cada uno de los Pk’s, en el caso del muro del tipo Distancia Eje, debemos especificar una Distancia. Este valor es la distancia relativa desde el eje. El programa interpolará linealmente entre la distancia introducida en el Pk inicial y el Pk final para los Pk’s intermedios.

Aplicación: Podemos especificar que los muros los aplique siempre o que sólo los aplique cuando la altura del mismo sea superior o inferior a un valor especificado por el usuario.

Longitud: Para el caso del muro del tipo Longitud Talud, este valor indica el máximo desplazamiento horizontal que puede tener el talud ates de aplicar el corte vertical.

Textura: Tipo de textura que aplicamos al muro para la representación 3D del mismo.

Se puede especificar que el muro se aplique bien a la Izquierda, Derecha o a Ambos lados simultáneamente

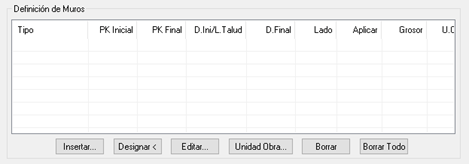

Adicionalmente nos aparecen los siguientes botones para la gestión de la asignación de muros:

Designar: Esta opción es bastante útil ya que nos va a permitir crear una asignación de muro automáticamente a partir de la designación de una línea o polilínea en planta. Para ello, el programa solicitará todas las líneas o polilíneas que representan los muros y analizando las mismas con respecto al eje de proyecto se calculará automáticamente los muros.

Unidad de Obra: Posibilidad de asignar la unidad de obra a una asignación de muro determinada. Los cálculos de las unidades de obras se podrán visualizar desde el apartado de “Mediciones > Unidades de Obra”.

Borrar: Suprime la asignación de muro seleccionada.

Borrar Todo: Elimina todas las asignaciones de muros existentes.
