Este comando inserta una tabla en el dibujo con información detallada sobre una parcela seleccionada. En primer lugar el programa solicita la designación de la parcela y a continuación se muestra el siguiente diálogo:
Los posibles campos a dibujar son:
Vértices. Número del punto topográfico si coincide con el vértice, o bien número secuencial del vértice de la polilínea según el orden de dibujo.
Longitudes lados. Longitud de cada lado de la parcela.
Ángulos interiores. Ángulo que forma cada vértice con respecto a los lados adyacentes, medidos en el interior de la parcela.
Ángulos exteriores. Ángulo que forma cada vértice con respecto a los lados adyacentes, medidos en el exterior de la parcela.
Coordenadas X,Y. Coordenadas de los vértices de la parcela.
Código del punto de MDT. Código del punto topográfico, si coincide con un vértice de la polilínea que define la parcela.
Además se puede especificar la Altura de texto para todos los textos de la tabla a dibujar.
A continuación, se pide un punto de inserción para la tabla que se creará. Este punto se corresponde con la esquina superior izquierda de dicha tabla.

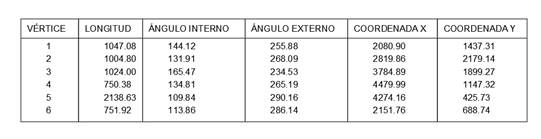

El comando se repite hasta cancelar la selección de parcela. El aspecto que presenta para cada una de las parcelas es el siguiente:
