Este comando acota las parcelas seleccionadas, dibujando textos informativos sobre las mismas. Tras la solicitud de dichas parcelas, se muestra el siguiente diálogo:
Número del vértice. Se rotula en posición cercana al vértice su número relativo a la polilínea, comenzando en 1.
Longitud lado. Se rotula la longitud del cada lado, con la posición y altura de texto especificada en los siguientes controles.
Línea de acotación. Si se activa esta opción, se dibuja una línea sobre cada lado de la parcela, en la capa de acotaciones.
Posición. Indica si las longitudes de los lados se van a rotular en posición Superior o Inferior a la línea que define dichos lados.
Altura del texto. Especifica la altura de los textos que dibujará este comando, tanto para los números de vértice como para las longitudes de los lados, en unidades de dibujo.
Número decimales. Especifica el número de decimales que se emplearán para rotular las longitudes de lados.

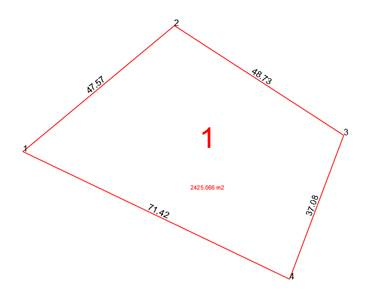

Tras especificar los parámetros en este diálogo, se acotarán las parcelas seleccionadas.
