Exportación curvas de nivel para Revit
Para este caso necesitamos un dibujo CAD que contenga curvas de nivel o polilíneas de cota constante, para ello cargaremos nuestra superficie a partir del comando MDT > Superficies > Superficie Actual.

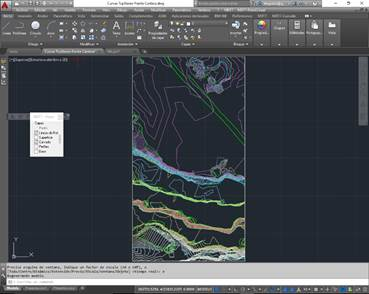

Generación de Curvas de Nivel
A partir de la superficie se podrán obtener las curvas de nivel usando el comando MDT > Curvado/Cartografía > Curvar y guardamos el dibujo en formato dwg.
Para poder utilizar un fichero CAD con curvas de nivel para calcular la superficie topográfica en Revit es necesario importar previamente dicho archivo a través de las herramientas o cinta de opciones de Insertar o Vincular desde la misma aplicación de Revit (en función de nuestro sistema de referencia, en UTM se vincula), pudiendo establecer las unidades de inserción, así como los elementos que queremos visualizar.
Opciones de importación CAD
Prestaremos especial atención a las siguientes opciones configuración:
· Desactivaremos la opción “Corregir líneas fuera del eje”.
· Con el fin de no crear futuros errores en la colocación errónea de nuestros objetos en una vista que no le corresponde, desactivaremos para ello, la opción “solo vista actual”.
· En unidades de importación, aunque no nos debe generar error alguno si nos la “Autodetecta”, es aconsejable forzar las unidades, en nuestro caso a metros.
Con nuestro fichero importado nos dirigiremos a la cinta de opciones “Masa y Emplazamiento” y activaremos la herramienta “Superficie Topográfica”.
Cinta de opciones Masa y Emplazamiento con herramientas de Superficie Topográfica
Con las herramientas cargadas del menú de Superficie Topográfica seleccionaremos el comando “Crear desde importación” con la opción de “Seleccionar Ejemplo de importación” y seleccionaremos gráficamente nuestro dibujo importado, emergiendo una ventana para seleccionar las entidades de curvas de nivel. Aceptando ambas opciones nos generará la superficie topográfica, así como sus correspondientes curvas de nivel.

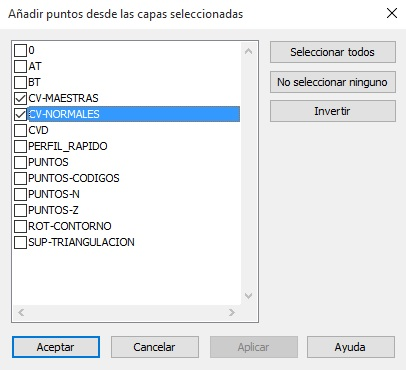

Selección de capas para Curvas de Nivel
Si queremos modificar la visualización de nuestros objetos generados debemos configurar nuestras vistas desde Revit, así como personalizar las diversas entidades de nuestro proyecto a través de las herramientas de VISTAS > Visibilidad / Gráficos > Categorías del modelo y/o Categorías importadas.
