Con la ejecución de este comando se dibujan bien los transversales del terreno natural (extensión .TRA), perfiles esviados (extensión .TRE) o el segmento el cual contiene toda la información del vial que se ha generado (ver Definición de Segmento en la sección Ejes).
Al invocar este comando el programa inicialmente muestra los patrones .TRA y .SEG, ubicándose en la última carpeta en la cual hemos trabajado. Seleccionando o tecleando un nombre existente, pasaremos a la ventana de definición de parámetros, donde se configurarán las diferentes opciones para el dibujo de los transversales.
Una vez definido todos los parámetros de la ventana se solicita el origen del ángulo superior izquierdo donde queremos que comience la representación de éstos, dibujándose a continuación la matriz de perfiles de izquierda a derecha y de arriba hacia abajo según el sentido de dibujo que se haya establecido.
Para los dibujos en formato continuo, en la parte superior izquierda se indican el título y la referencia del proyecto. Si seleccionamos algunos de los formatos disponibles, los perfiles se distribuirán en la hoja seleccionada insertando tantas hojas como sean necesarias. Cada una de las hojas tienen una serie de atributos donde se detallan las características del dibujo: escalas horizontal y vertical, título, referencia, número de hoja, total de hojas y fecha actual. Para modificación o creación de nuevas hojas o los atributos de las mismas consultar el Manual de Personalización.

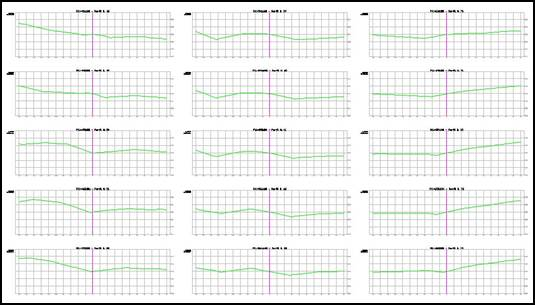

En la siguiente imagen se puede visualizar un ejemplo de transversales dibujados:

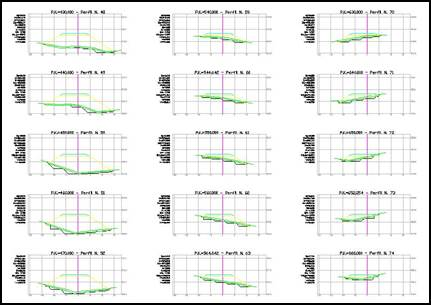

Y en esta imagen se puede visualizar un ejemplo de un segmento dibujado:
A continuación, pasamos a describir cada uno de los controles que componen este diálogo.
