Desde esta opción se permite configurar otras opciones de dibujo de los perfiles:
Dibujar tramas: Esta opción sólo está disponible para el dibujo de los segmentos, y en caso de estar activada dibujará una tramado en la zona de superficie a cubicar.
El tipo de tramado lo podemos seleccionar presionando el botón Seleccionar.
Representar Bloques: Esta opción nos va a permitir seleccionar los bloques que deseamos dibujar junto con los transversales.
Si presionamos el botón Configurar, nos aparecerá la siguiente ventana donde se especifica el punto de inserción de cada uno de los bloques que deseamos insertar en los diferentes cortes del transversal.
Para la inserción o modificación de bloques para dibujo de transversales nos aparecerá el siguiente diálogo:
Todo lo concerniente a definición y gestión de bloques se explica con mayor detalle en el comando Ejes > Definición de Bloques.
Representar Estructuras: Si activamos esta opción, en el caso de que existan estructuras en la definición del segmento, en aquellos pks en los cuales exista estructura definida, se representará el bloque seleccionado en esta opción.
Agrupar Elementos: Mediante esta opción se permite representar el conjunto de perfiles transversales como si de un bloque del CAD se tratase. Esto nos permite tratar todos los perfiles como si de una única entidad se tratara.
Dibujar Capas de Firme: Esta opción sólo está disponible para el dibujo de segmento, y en el caso de estar activada el programa dibujara las capas de firme asociada a la sección definida en el caso de que a ésta se le hayan definido capas de firme.
Dibujar Capas de Geología: Solo en el caso de seleccionar un segmento. Si el segmento tiene asignada capas de geología, en el caso de estar activada esta opción se dibujarán los distintos terrenos de geología.
Sentido de dibujo: Existe la posibilidad de especificar la forma en la cual se van a dibujar los transversales.
• Normal: Se dibuja en primero en columnas y a continuación en filas, siendo el pk inicial el corte superior izquierdo. (Sentido de dibujo de arriba – abajo).
• Invertido: Igualmente se dibuja primero en columnas y seguidamente en filas, pero en este caso el pk inicial corresponde a la esquina inferior izquierda. (Sentido de dibujo de abajo – arriba).
Estilo Texto: Seleccionamos el estilo de texto que vamos a asociar a los textos rotulados en el dibujo del transversal. Al presionamos el botón “Estilos...” podremos seleccionar cualquiera de los estilos previamente configurados en AutoCAD.

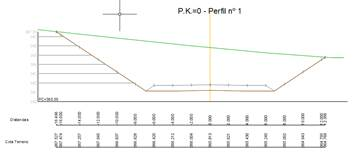

Rejilla: Esta opción nos va a permitir dibujar una rejilla o regla vertical asociada a cada corte a dibujar, se puede personalizar los intervalos entre las marcas largas y las marcas cortas.
Si seleccionamos Regla Vertical, existe la posibilidad de dibujar la misma a la izquierda o derecha del perfil. Adicionalmente, existe la posibilidad de dibujar líneas horizontales que unan la acotación de la regla vertical con el terreno. Para ello activar la opción Rotular líneas de división.
Grosor de Línea: Indicamos el grosor de línea con el que se dibujarán las líneas de los transversales.

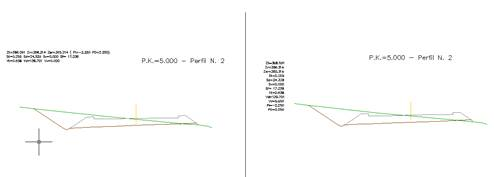

Posición de los Textos: Podemos seleccionar la posición donde se rotularán los textos asociados a cada transversal. Se puede dibujar bien horizontalmente en la parte superior izquierda de cada perfil o bien en vertical a la izquierda de cada corte.
Alineación horizontal Alineación vertical
Vista Previa: Al seleccionar este botón visualizamos el dibujo de uno de los perfiles y la posición de los textos.
