En el Control gráfico de la Ilustración 3 disponemos de una serie de herramientas las cuales nos van a facilitar la visualización de cada uno de los elementos seleccionados.
Disponemos de una barra de herramientas para controlar el Zoom, así como un control para dar visibilidad a cada una de las capas de los elementos existentes en el dibujo.

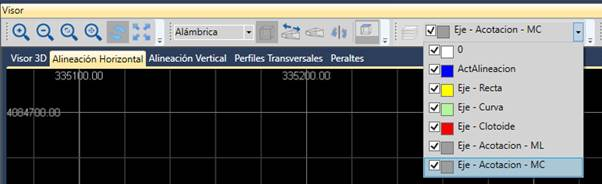

Ilustración1: Zoom y Control de capas
Asimismo, el control gráfico esta subdividido en varias pestañas para separar cada una de las representaciones:
·Visor 3D: Vista en alzado de la superficie y el eje en alzado.
·Alineación Horizontal: Ejes en planta existentes en el fichero.
·Alineación Vertical: Rasante representado en alzado.
·Perfiles Transversales: Representación en alzado de los perfiles transversales, adicionalmente, si existe superficie, se mostrará gráficamente la superficie en alzado en el pk a visualizar.
·Peraltes: Representación gráfica del peralte existente en el fichero IFC
