A fin de permitirnos navegar a voluntad por los distintos ejes del proyecto, la aplicación ofrece un control de navegación. Este control afectará al Visor 3D y a la vista de Perfiles Transversales. Podemos acceder a estos controles mediante el menú de navegación o simplemente pulsado F2.

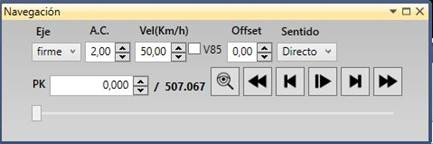

Ilustración2: Menú de navegación
Las herramientas que nos ofrece este control son las siguientes:
Seleccionar el eje sobre el que queremos navegar.
Altura de conductor
Velocidad en km/h (en caso de realizar una travesía)
Activar/Desactivar uso de la velocidad de operación. En caso de que el IFC incluya la velocidad de operación del eje, si se activa la velocidad de la travesía será la velocidad de operación. Adicionalmente, al emplear el control para desplazarnos por el eje (con esta opción activa) podremos ver la velocidad de operación en cada PK.
Desplazamiento respecto al eje.
(En caso de travesía) Seleccionar el sentido del desplazamiento. Del PK inicial al final (Directo) o viceversa (Inverso).
El PK actual. Este parámetro también es ajustable con el “slider” que se muestra en la parte inferior del control. A la izquierda del todo establecerá el PK como el inicial, a la derecha lo establecerá como el PK final.
