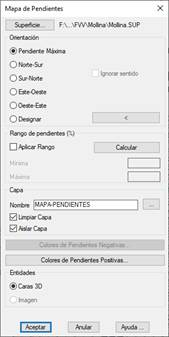

Con este proceso se puede analizar las distintas pendientes que contiene una superficie (terreno). Por defecto, se selecciona la superficie actual activa en MDT, pero se puede cambiar la superficie de estudio pulsando el botón Superficie.
En el apartado Orientación hay que especificar la dirección en la que se van a calcular las pendientes en cada uno de los triángulos de la superficie:
Pendiente Máxima: para cada triángulo, se calcula en qué orientación esta la pendiente máxima, y se tiene en cuenta para la representación el valor absoluto de esa pendiente. En este caso, el mapa de pendientes tendría una aplicación hidrológica, más que para determinar la idoneidad del terreno para su uso como instalación de producción solar.
Norte-Sur: para cada uno de los triángulos, la pendiente se calcula de norte a sur, pudiendo dar un resultado negativo si el terreno baja, o positivo si el terreno sube al “desplazarse” a lo largo del triángulo. En caso de activar la opción Ignorar sentido, se usa el valor absoluto de la pendiente, por lo que no habría diferencia entre el modo Norte-Sur y el modo Sur-Norte.
Sur-Norte: complementaria de la opción anterior.
Este-Oeste: para cada uno de los triángulos, la pendiente se calcula de este a oeste. En caso de activar la opción Ignorar sentido, no hay diferencia entre este modo y el modo Oeste-Este.
Oeste-Este: complementaria de la opción anterior.
Designar: esta opción permite designar una orientación cualquiera.
Una vez establecida la orientación a utilizar, en el apartado Rango de Pendientes se puede pulsar el botón Calcular para que el programa haga un primer análisis del rango de pendientes presentes en la superficie. Activando la opción Aplicar Rango se puede restringir el rango de pendientes a representar, en caso de que se prefiera no representar la totalidad del rango de las pendientes.
Además de elegir en que capa del CAD se representa el mapa, con los botones correspondientes, se pueden asignar distintas paletas de colores a los intervalos de pendientes positivos y negativos. En caso de que la orientación seleccionada solo calcule pendientes en valor absoluto, el botón de los colores de las pendientes negativas se deshabilitara.
Por último, se puede elegir entre representar el mapa con entidades de tipo Cara3D del CAD, o crear una imagen ráster.
