5.3. Crear Superficie de Diseño |
Una vez se han diseñado los seguidores de una o varias zonas, esta opción permite crear una superficie teórica para cada zona del proyecto. El comando tiene dos modos de funcionamiento: seleccionando una zona en el dibujo, o con la opción de la línea de comandos Varias o Todas.

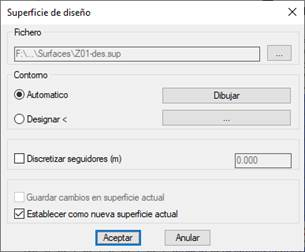

En caso de seleccionar una sola zona, aparece una ventana que permite seleccionar el nombre de la superficie a crear.
Por defecto, el programa creará un contorno automáticamente alrededor de los seguidores de la zona. En caso de que este contorno no cumpla nuestras expectativas, con el botón Dibujar se puede representar este contorno en el dibujo. Después, cancelando el comando, y modificando manualmente el contorno, se puede volver a crear la superficie de diseño con la opción de Designar el contorno modificado.
Con la opción de Discretizar seguidores se puede especificar un distancia de discretización (cada 5m, por ejemplo) de forma que se crearán vértices a lo largo del desarrollo longitudinal del seguidor. Si no se utiliza esta opción, la superficie solo incluirá la cota inicial y final de cada seguidor.
Opcionalmente, también se puede establecer la superficie creada como la superficie actual de MDT. En caso de que ya exista una superficie actual en MDT, activando la opción correspondiente se pueden guardar los cambios de la superficie pendientes de guardar, antes de cambiar a la nueva superficie actual.

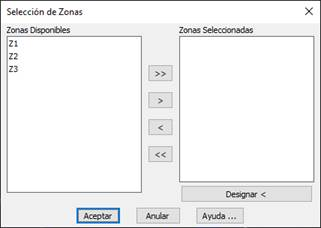

En caso de seleccionar la opción Varias al principio del comando, aparecerá una ventana donde se pueden seleccionar las zonas sobre las que se va a trabajar. Hay que pasar a la lista de la derecha las zonas sobre las que se quiere actuar.
A continuación, podemos decidir entre si queremos reutilizar los mismos parámetros usados anteriormente en cada zona (opción Propios de cada zona) o queremos usar el mismo parámetro de Discretizar seguidores en todas las zonas. En este último caso, además se puede hacer que ese parámetro se guarde como opción por defecto en todas las zonas.
Finalmente, en la línea de comandos aparecerá un aviso por cada fichero de superficie creado, indicando el número de triángulos que contiene la superficie.
