Este comando permite editar perfiles transversales del terreno (ficheros tra), ficheros transversales de túnel (tri) así como trabajar con ficheros de transversales de puntos (trs) de los que nos podremos valer para extraer perfiles transversales a partir de dichos puntos y hacer un ajuste fino mediante las herramientas que nos provee la aplicación.

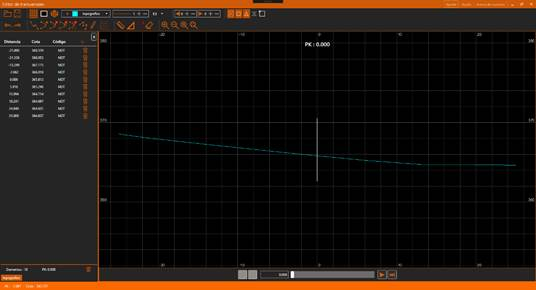

Una vez ejecutemos la aplicación veremos algo similar a esto:
A lo largo del documento detallaremos cada una de las partes, como visión general podemos distinguir varias secciones en la interfaz de la aplicación:
• Barra de título: En la parte superior, la barra con fondo naranja. Aparece el título de la aplicación en la parte izquierda. A la derecha encontramos algunas opciones: Ajustes, Ayuda y Acerca de nosotros. Más a la derecha tenemos los controles típicos de una ventana de Windows: minimizar, restaurar/maximizar y cerrar.
• Barra de herramientas: Justo debajo de la barra de título. Nos permite controlar el estado del visor y acceder a las diferentes herramientas de edición.
• Panel de perfiles transversales: Bajo la barra de herramientas, a la izquierda podemos ver un panel con la información del perfil transversal activo. Es posible editar múltiples transversales simultáneamente, en cuyo caso este panel nos mostrará siempre la información del que esté activo en cada momento
• Visor CAD: La aplicación provee de un visor CAD en el que se representarán los perfiles como polilíneas, también se podrán dibujar polilíneas arbitrarias y realizar medidas. En cada perfil, se dibuja una línea blanca en su PK 0. El PK actual siempre aparece centrado en la parte superior del visor.
• Menú de navegación: Justo debajo del visor CAD aparece el menú de navegación que nos permitirá desplazarnos por los diferentes PK de los perfiles transversales.
• Barra de estado: En la parte inferior de la ventana, la barra con fondo naranja. Nos provee de información general como: las coordenadas del cursor en el dibujo y mensajes de información durante los comandos de edición.
