11.33.3. Panel de Perfiles Transversales

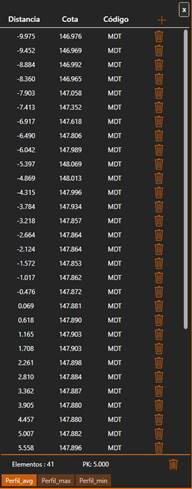

En la parte izquierda de la pantalla, se mostrarán los datos de los perfiles que están actualmente en edición. En caso de trabajar con múltiples perfiles simultáneamente, si en algún PK alguno de ellos no está definido y se establece como activo, se mostrará en el panel un mensaje advirtiendo de ello en lugar del listado de vértices.

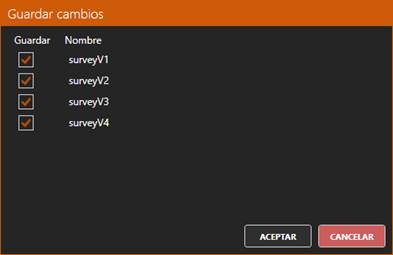

Cerrar: Con este botón se cierra el perfil activo. Si este tuviera alguna modificación se nos preguntará si deseamos: guardar los cambios en el fichero original o en un nuevo fichero, descartar los cambios o cancelar el cierre. Cuando se cierra la aplicación, se deben cerrar todos los perfiles. Se mostrará el siguiente diálogo para que se confirme si se desea guardar las modificaciones de dichos perfiles (modificando el fichero original), también se puede cancelar el cierre:
Insertar: Con este botón podemos agregar nuevos vértices al transversal, estableciendo PK, Cota y Código:Listado de vértices:
Para cada vértice del perfil, tendremos en el listado una línea como esta:
Los elementos, de izquierda a derecha son:
• Distancia: La distancia del vértice al eje de corte. Podemos hacer doble clic sobre el mismo y escribir la nueva distancia del vértice. En el caso de un perfil de terreno, el listado se reordenará por distancia tras el cambio. Si trata de establecer dos vértices a la misma distancia, la aplicación mostrará un mensaje de error y no hará la modificación, puesto que un perfil transversal de terreno no soporta la definición de dos cotas diferentes para la misma distancia. En el caso de un perfil de túnel, no se aplican estas restricciones.
• Cota: La cota del vértice. Podemos hacer doble clic sobre la misma y escribir la nueva cota del vértice.
• Código: El código del vértice. Podemos hacer doble clic sobre el mismo y escribir el nuevo código del vértice.
•
Borrar: Elimina el vértice. También es posible eliminar el vértice si se selecciona la fila del listado y se pulsa la tecla suprimir.
Si se selecciona una fila del listado, el vértice correspondiente se resaltará en el visor CAD.
Si activamos en los Ajustes la opción Puntos dinámicos en el listado solo aparecerán los puntos que sean visibles en el visor CAD en cada momento.
Eliminar un pk:
En la parte inferior derecha del panel podemos encontrar el botón:
Si hacemos clic sobre él, se eliminará el PK actual del perfil activo. La aplicación solicitará que confirme el borrado, ya que esta operación no se puede deshacer.
Perfiles en edición:
En la parte inferior del panel podemos ver los nombres de los perfiles que están actualmente en edición:
El resaltado es el perfil activo. Podemos establecer un perfil como activo: haciendo clic en su nombre en el panel, haciendo clic en la polilínea del perfil en el visor CAD, estableciendo como capa actual la capa que tiene el nombre del perfil.
