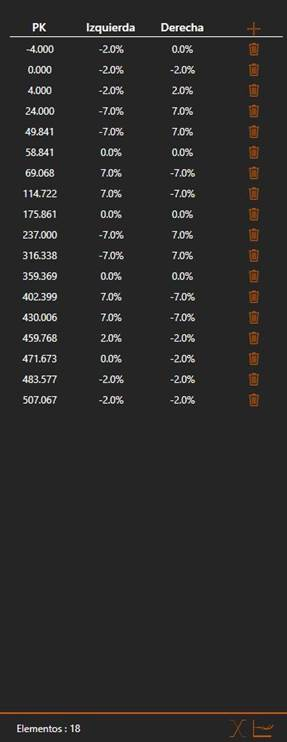

En la parte izquierda de la pantalla, se mostrarán los datos de los peraltes que están actualmente en edición. Adicionalmente, desde este mismo panel se proveerá de acceso a ciertas operaciones sobre los mismos.
Insertar: Con este botón podemos agregar nuevas definiciones de peralte estableciendo PK, Izquierda y Derecha:
Listado de peraltes:
Para cada definición de peraltes, tendremos en el listado una línea como esta:
Los elementos, de izquierda a derecha son:
·PK: El PK de los peraltes. Podemos hacer doble clic sobre el mismo y escribir el nuevo PK. El listado se reordenará por PK tras el cambio.
·Izquierda: El porcentaje de peralte en el lado izquierdo. Podemos hacer doble clic sobre la misma y escribir el nuevo valor de peralte.
·Derecha: El porcentaje de peralte en el lado derecho. Podemos hacer doble clic sobre la misma y escribir el nuevo valor de peralte.
· Borrar: Elimina el peralte. También es posible eliminarlo si se selecciona la fila del listado y se pulsa la tecla suprimir.
Si se selecciona una fila del listado, el vértice correspondiente se resaltará en el visor CAD.
Herramientas de peraltes:
En la parte inferior derecha del panel podemos encontrar herramientas específicas de edición de los peraltes:
Invertir: Intercambia la definición de peraltes en el lado izquierdo y el derecho.
Desplazar PKs: Nos permite establecer un nuevo PK inicial para el perfil longitudinal, modificando en consecuencia los PK de todos los vértices.
