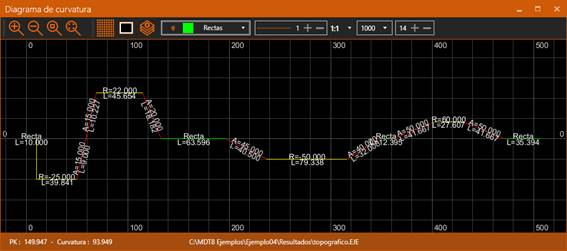

Si incorporamos un fichero de eje (EJE) se nos mostrará una ventana flotante con el diagrama de curvatura del mismo.
En la parte superior tenemos una barra de herramientas con controles idénticos a los de la barra de herramientas de la ventana principal. Salvo los dos controles que aparecen a la derecha del Menú CAD:
De izquierda a derecha:
·Factor de curvatura: Factor a emplear en la representación del diagrama de curvatura al establecer la curvatura como: Radio / Factor de Curvatura
·Altura de Texto: Tamaño de los textos mostrados sobre el diagrama de curvatura.
En el dibujo se muestra cada tramo del eje en un color distintivo: verde para rectas, rojo para clotoides y amarillo para curvas. Los textos que se muestran para cada tipo de alineación son:
·Rectas: Recta y la longitud del tramo.
·Curva: Radio y longitud del tramo
·Clotoide: Parámetro (A) y longitud del tramo
En la parte inferior de la ventana, se muestra una barra de estado que nos indica las coordenadas (en términos de PK y Curvatura) del cursor y el fichero de eje que se está mostrando.
