Título: Una vez dibujado el perfil, en la parte superior del dibujo aparecerá rotulado el título introducido.
Bloques: Esta opción nos va a permitir seleccionar los bloques que deseamos dibujar en el longitudinal. Simultáneamente se debe de definir el elemento de guitarra Bloques en la definición de la guitarra a utilizar.
Si presionamos el botón Configurar, nos aparecerá la siguiente ventana donde se especifica el punto de inserción de cada uno de los bloques que deseamos insertar junto al longitudinal.
Para la inserción o modificación de bloques para dibujo de longitudinales nos aparecerá el siguiente diálogo:
Todo lo concerniente a definición y gestión de bloques se explica con mayor detalle en el apartado Definición de Bloques.

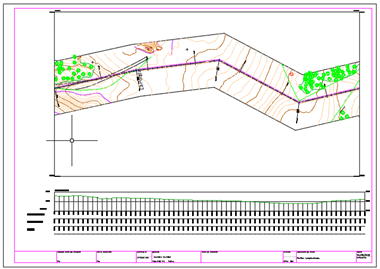

Cartografía: Esta opción nos va a permitir visualizar la cartografía sobre el longitudinal dibujado. Esta opción solamente está disponible cuando el dibujo se realiza en un formato de hoja determinado.
Tiene los siguientes parámetros de configuración:
· Dibujar: Si se activa esta casilla activamos la representación de la cartografía.
· Modo Dibujo
o Automático: Se calculará de forma automática la cartografía a insertar según la dimensión de la hoja seleccionada.
o Hojas de Cartografía: Si esta opción está seleccionada, se proyectarán en el dibujo del perfil las hojas previamente definidas con la opción de Longitudinales > Dibujo > Dibujar Hojas de Cartografía.
En el caso de optar por la opción Automática, se tendrían en cuenta los siguientes parámetros para el dibujo de la cartografía.
Perfil en Sierra: La polilínea que representa el longitudinal, en el caso de que no tenga espacio para el dibujo, se dibujará por tramos, cambiando el plano de comparación.
Dibujar Marcos: Cada sección de cartografía dibujadas en cada hoja se dibuja sobre un marco donde se especifica las coordenadas reales de la misma. En la imagen inferior, se puede visualizar el dibujo del marco.
Distancias de Solape: con esta opción conseguimos que se solapen las hojas entre sí un longitud determinada.
Porcentaje de ocupación: Porcentaje que ocupará la cartografía en el formato de papel seleccionado.
Dibujar Catenaria: al activar esta casilla se dibujará la catenaria asociada al longitudinal. Por defecto, se configurará por defecto la guitarra de “líneas eléctricas”. Al validar el diálogo el comando solicitará al usuario el fichero donde se almacena la información de la catenaria.
Longitud Perfil: Este control sólo se activará sólo en el caso de que el dibujo se realice en formato papel, en cuyo caso MDT calculará la longitud máxima que se puede dibujar en cada una de ellas dependiendo de su formato. Existe la posibilidad de modificar esta distancia por el usuario para ajustar o dar más margen a la representación.
