Mediante esta opción se permite dibujar en pantalla el perfil longitudinal de terreno obtenido con anterioridad por cualquiera de los procedimientos permitidos por MDT. No debe confundirse con el comando Longitudinales > Dibujar Perfil Compuesto, que puede dibujar además del terreno la rasante, el diagrama de curvatura y el de peraltes.

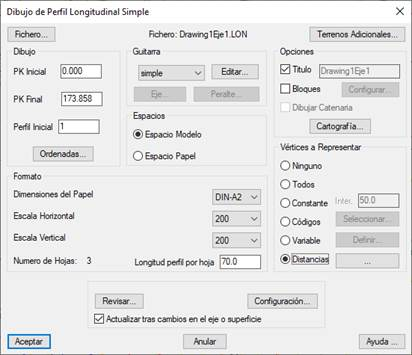

Una vez ejecutado el comando se nos pedirá un fichero de tipo .LON,.SEG o .TRA y a continuación aparecerá una ventana de diálogo como a continuación se detalla. Caso de seleccionar un fichero de segmento, MDT extraerá solamente la información relativa al perfil longitudinal.
En el caso de seleccionar un fichero de transversales, se generar de forma interna un longitudinal a partir de la posición de eje, del cual se realizará el dibujo.
La ventana se compone de los siguientes controles que a continuación pasamos a describir:
