Esta utilidad genera un listado con las coordenadas, puntos kilométricos y diferencias de cotas de las intersecciones de un conjunto de ejes o segmentos. Si el dibujo tiene asociado un proyecto, el programa deduce cuál es el conjunto de ejes a comprobar. En caso contrario, el programa solicita un conjunto de ficheros de ejes y/o segmentos. A continuación se muestra el siguiente diálogo:
El botón Añadir Ejes permite incluir más ficheros en el conjunto de ejes actual. Si se incluye un fichero de eje, el programa no puede saber cuál es el fichero de rasante, por lo que no se recomienda. Si se incluye un fichero de segmento, el programa incluye el eje y la rasante pertenecientes al mismo.
Con Borrar Eje se puede quitar un eje (y su rasante asociada) del conjunto, para evitar que se utilice en el cálculo. Borrar Rasante funciona de manera parecida, deja el eje pero elimina la rasante. En ambos casos los ficheros no se borran, solo se deja de utilizarlos en el comando.
En caso de que se quiera modificar la rasante asociada a un eje, se puede seleccionar un eje del listado, pulsar Cambiar Rasante, y seleccionar el fichero apropiado.
Una vez se termina de modificar el conjunto de ejes a considerar aparece el diálogo de intersecciones.
Localizar centra la ventana de trabajo del CAD en la intersección seleccionada en el listado.

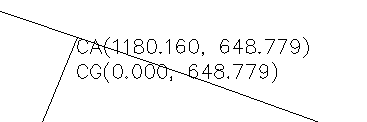

Dibujarcrea en el dibujo una anotación del la intersección seleccionada en el listado. En ella se muestra los nombres de ambos ejes y entre paréntesis los puntos kilométricos y las cotas de la intersección.
Dibujar Tododibuja las anotaciones correspondientes a todas las intersecciones calculadas.
Imprimirlanza la impresión del listado.
Cuando un eje tiene una rasante asociada, la celda con la cota de la rasante es modificable. Cambiándola el programa modifica la rasante correspondiente.
