Esta herramienta facilita al usuario información sobre las distancias que existen entre puntos kilométricos equivalentes de dos ejes diferentes. En primer lugar deben seleccionarse los dos ejes, y se muestra el siguiente diálogo:
Existen dos formas de trabajar o realizar el cálculo, según seleccionemos Principal o Secundario.
Principal: En este caso las distancias a ejes se calcularan normales con respecto al primer eje seleccionado y hasta la intersección con el segundo eje.
Secundario: Si seleccionamos esta opción la distancias serán perpendiculares al segundo eje seleccionado.
Para el eje principal (el primero que se selecciona) deben indicarse el PK. Inicial y PK. Final, así como el Desplazamiento con respecto al eje y el Intervalo para el cálculo. Por otra parte, para el eje secundario se indica el Desplazamiento con respecto al eje.

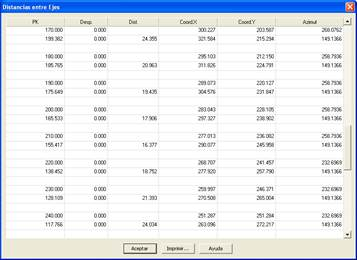

Los resultados están agrupados de dos en dos líneas: una para el primer eje y otra para el segundo. En la primera se indica el Pk, las coordenadas X,Y y el azimut. En la segunda se indican el Pk, la distancia entre los ejes en ese Pk, las coordenadas X,Y y el azimut en ese punto.
