Este comando permite modificar los parámetros de elementos de trazado pertenecientes o no a una alineación. En el caso de rectas y curvas circulares, también se pueden modificar directamente con comandos del CAD, pero hay que tener en cuenta que si el elemento de trazado esta agrupado con otros, AutoCAD no modificará la posición del resto de los elementos del grupo. Para modificar las magnitudes de las clotoides (radios, longitud o parámetro), es obligatorio utilizar este comando, pero para cambiar el origen o la orientación se puede usar AutoCAD.

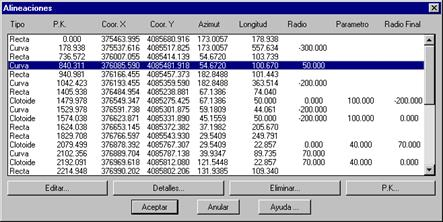

El programa pide que se designe el elemento a editar. Una vez seleccionado, si está agrupado con otros elementos aparece un diálogo donde se ve un listado de todo el conjunto, con la línea que corresponde al elemento resaltada. También es posible seleccionar un eje.
Editar: muestra una ventana donde se puede modificar el elemento de trazado seleccionado, cuyo diálogo dependerá de si es una recta, curva o clotoide.
Detalles: muestra una pantalla con parámetros adicionales que se pueden obtener del elemento de trazado.
Eliminar: borra el elemento seleccionado, desplazando las alineaciones siguientes de forma que todo el conjunto mantenga la continuidad.
P.K.: permite cambiar el punto kilométrico del elemento seleccionado. Los demás elementos del grupo modificarán automáticamente sus Pk’s correspondientes.
En caso de que el elemento seleccionado no esté agrupado, se entra directamente en la ventana de edición del elemento.
