El programa muestra un diálogo con la siguiente información editable.
Azimut: orientación de la clotoide en el punto inicial de la misma. Su modificación no alterará el resto de los parámetros, salvo Az. Salida.
Radio Entrada: radio de la clotoide en el punto inicial. El signo indica si se trata de una clotoide que gira hacia la izquierda (signo negativo), o hacia la derecha (signo positivo). Al editar su valor, se modifica automáticamente la longitud, manteniendo el parámetro.
Radio Salida: radio de la clotoide en el punto final. El signo será el mismo que el del radio de entada. Al editar su valor, se modifica automáticamente la longitud, manteniendo el parámetro.
Longitud: distancia que recorre el desarrollo de la clotoide. Al editarla se modifica automáticamente el parámetro, manteniendo los radios de entrada y salida.
Parámetro: magnitud que controla la curvatura de la clotoide. Su edición modifica automáticamente la longitud, manteniendo los radios de entrada y salida.
Az. Salida: orientación de la clotoide en el punto final.

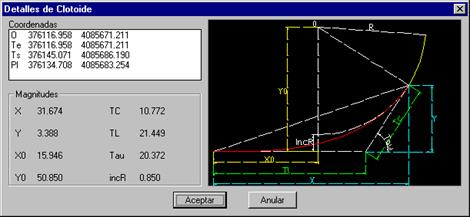

Los botones Aplicar, Detalles, Invertir se comportan como en Edición de Recta.
