22.2. Diferencia de Superficies

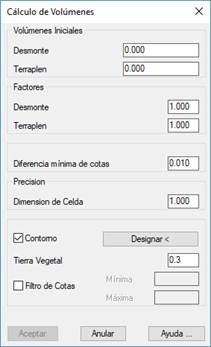

Este comando es idéntico al de Diferencia de Mallas, solo que ahora se utilizan como datos de entrada ficheros de superficies, en vez de ficheros de mallas. Al solicitar los parámetros iniciales, aparece un elemento más donde se introduce la Dimensión de Celda que se utilizará para crear las mallas con las que calcular el volumen.

Una vez especificados los dos ficheros de superficies a utilizar, el programa calcula el volumen superponiendo las mallas generadas a partir de las superficies e informa de los resultados obtenidos.

Si en “Configuración > Volúmenes” tenemos activada la opción “usar celdas parciales en contorno”, en el caso de que las celdas que se encuentren en el perímetro de cálculo sólo esté parcialmente afectada por el cálculo de volumen, sólo se procesara la región afectada de la celda en cuestión.

Si la opción no está activada, la celda que parcialmente se encuentra fuera del contorno no será procesada.

Usar celdas parciales en contorno

ACTIVADO	DESACITVADO

Diferencia Mínima de Cotas. Diferencia mínima, en metros, para que se calcule el volumen.

Contorno: Podemos seleccionar una polilínea que nos delimite la superficie que deseamos analizar.

Tierra Vegetal: Si se introduce un Espesor de Tierra Vegetal, el programa internamente baja la cota de la primera malla los metros indicados, antes de proceder al cálculo. Esta opción solamente se habilitará en el caso de seleccionar un contorno de actuación, contorno en el cual se realizará el desplazamiento de cota para el cálculo.

Filtro de Cotas: Activando esta casilla podremos establecer los valores de cota mínima y cota máxima entre los cuales desea realizar el cálculo.

El botón Imprimir crea un listado donde aparecen los nombres de los ficheros de superficies y los resultados obtenidos. Por otra parte, el botón Imprimir Detallado añade al listado anterior un desglose pormenorizado de cada una de las celdas de las mallas generadas.

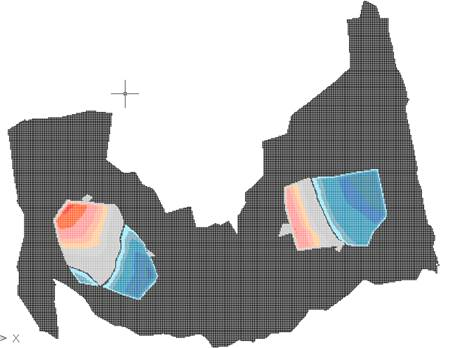

Activando la casilla Dibujar Volúmenes se puede obtener una representación gráfica de los resultados, que consiste en una malla, definida sólo en la zona en que están definidos ambos ficheros de mallas. Cada celda tendrá un color que indica si la zona está en desmonte, terraplén, o no aporta volumen dentro de la tolerancia definida en la configuración. Existe la posibilidad de asignar en el dibujo un gama de colores tanto para el desmote como para el terraplén, para ello, disponemos de la opción de seleccionar la paleta de colores correspondiente.
