8.4. Convertir Polilínea a Eje

Este comando nos permite convertir una polilínea de un dibujo, a un eje con toda su información analítica. El resultado podrá tener tramos rectos y curvas circulares, .pero nunca clotoides.

El programa inicialmente lanza el siguiente diálogo cuyas características se detallan a continuación.

Nombre: identificativo del eje a crear.

PK.: Punto kilométrico inicial del eje.

Longitud: Este control nos informa de la longitud total del polilínea designada.

Velocidad: Indicamos la velocidad media del vial que se va a definir. Este valor va a influir en la posterior generación del peralte. Dependiendo de la velocidad del vial, se utilizará una u otra tabla de peraltes

Categoría: Indicamos la categoría que se adapte mejor al vial que se va a crear, según la Instrucción de Carreteras. En función a este valor y la Velocidad el programa utilizará una u otra tabla de peraltes para la generación de peralte.

Insertar tramos curvos entre rectas: Se puede hacer que el programa incluya automáticamente curvas circulares entre dos tramos rectos consecutivos. En caso de que el radio especificado sea demasiado grande, el programa utiliza un radio menor.

Exportar tras convertir: Si activamos esta opción, una vez validado el diálogo, el programa solicitará el fichero en el que se desea guardar el eje.

Acotar eje: Por último, esta opción permite ejecutar el comando Ejes > Acotar Eje inmediatamente después de hacer la conversion.

A continuación MDT dibuja el eje en la capa EJE, borrando la polilínea original. Podemos comprobar que es un eje usando el comando Ejes > Listar Eje. Si intentamos convertir una polilínea ya convertida MDT nos avisará que la polilínea ya es un eje.

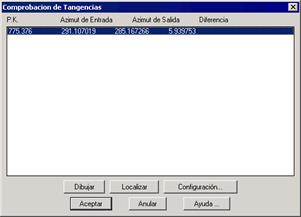

Cuando se diseña la polilínea con el CAD e introducimos arcos hay que tener la precaución de respetar las tangencias entre los tramos rectos y curvos, en caso contrario, el programa avisará con el siguiente listado de las tangencias mal definidas y el error angular cometido en cada una de ellas.
