22.9. Certificación Rápida

Este comando es de gran utilidad ya que nos va a permitir realizar un cálculo rápido de la cantidad y porcentaje de obra ejecutada a partir de un fichero de puntos tomados sobre la plataforma. Estos puntos no tienen por qué coincidir con puntos kilométricos, ya que el programa interpola el resto de la información. Para cada perfil se estima el porcentaje ejecutado a partir de las cotas de desmonte y terraplén.

El programa inicialmente solicita el Segmento, el cual contiene la información completa del vial, solicitando la capa de firme sobre la cual vamos a realizar el cálculo, siempre que exista una definición de capas de firme en el segmento seleccionado, a continuación nos aparecerá el siguiente diálogo donde se solicitará el resto de los parámetros para el cálculo:

Pk Inicial: Pk inicial a partir del cual se realizará el cálculo.

Pk Final: Pk final hasta el cual se realizará el cálculo.

Puntos: Fichero de puntos tomados en el estado actual de la obra.

Transversales: Fichero de Transversales donde el programa guardará el estado actual en el que se encuentra la obra. MDT analizará los puntos con respecto al segmento introducido y hará una estimación por pk de la obra ejecutada.

Visualizar Transversales: Si se activa esta opción, una vez valido el listado del cálculo final, tenemos la posibilidad de visualizar y dibujar los transversales teóricos del vial junto con los transversales del estado actual de la obra.

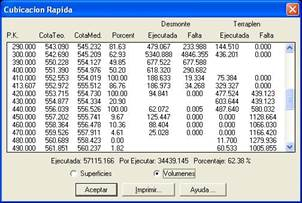

Seguidamente se muestra el listado y se describen las características de cada una las columnas que los componen:

Pk: Punto kilométrico analizado.

Cota teórica: Cota a la que se debe llegar en la ejecución de la obra en el pk anterior.

Cota: Cota en la que se encuentra actualmente el terreno.

Ejecutada: Superficie o volumen ejecutado en la obra actual en función a la cota anterior.

Falta: Superficie o volumen que falta por ejecutar.

Todos estos valores se indican en desmonte y terraplén. En la parte final del listado se muestra la cantidad de metros cuadrados o cúbicos (caso de volumen) que se han ejecutado y los que faltan por ejecutar, así como el porcentaje de levantamiento realizado.

Se puede especificar que los resultados mostrados en los listados sean expresados en unidades de superficies o volúmenes.

Además en el listado existen una serie de controles cuyas características describimos:

Imprimir: Vuelca en la impresora de sistema o en un fichero de texto el contenido del listado.

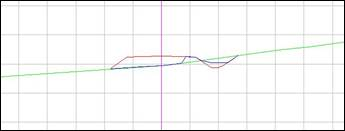

Tras validar el listado, existe la posibilidad de dibujar el segmento seleccionado junto a los transversales del estado actual del terreno creados a partir de los puntos seleccionados.
