Botones para el desplazamiento a lo largo de cada uno de los pks, en el caso de seleccionar un fichero de secciones, al no existir información del terreno natural disponemos del siguiente botón con el cual simularemos los transversales con el objetivo de conseguir una simulación real de la sección.
Al presionar este botón nos aparecerá la siguiente ventana que a continuación pasamos a describir:
Simulación en Alzado: Establecemos los parámetros para la creación del trasversal virtual que formará parte de la sección.
·Intervalo entre cortes: Intervalo con el que se desarrollan los perfiles.
·Diferencia cota con Rasante: Establecemos la diferencia de cota con la rasante, básicamente para la simulación de los taludes.
·Anchura izquierda: Anchura de los cortes de los transversales a la izquierda.
·Anchura derecha: Anchura de los cortes de los transversales a la derecha.
Peraltes: En el caso de que se desee simular los peraltes, establecemos los valores correspondiente tanto a la izquierda como a la derecha.

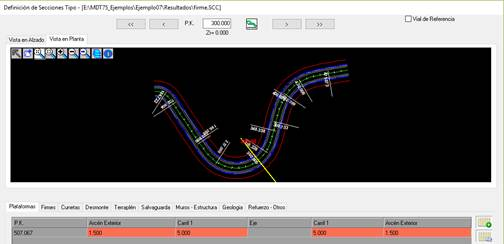

Simulación en Planta: En este apartado configuramos el intervalo de representación de la sección en planta tomando como referencia el pk actual, de esta forma, si establecemos el valor a 200 y nos encontramos en el pk 300, se visualizará la sección en planta desde el pk 100 al 500.
A la vista en planta se accede desde la pestaña “Vista en planta”.

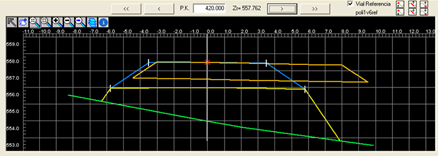

Vial de Referencia: Con esta opción tenemos la posibilidad de visionar el segmento actual con respecto a otro segmento, de esta forma por ejemplo podremos analizar las intersecciones entre los mismos.
Al activar esta casilla, el programa nos solicitará el segmento con respecto al cual vamos a realizar la comparación y seguidamente nos aparecerá la ventana de edición tal y como sigue.
Además, disponemos la posibilidad de modificar la cota de rasante del segmento editado con el fin de ajustar las intersecciones. Para ello se habilitará los siguiente botones, el incremento/decremento siempre será de 0.01, aunque se puede modificar desde la opciones de configuración del programa:
Incrementa / decrementa el vértice anterior de la rasante según el pk analizado.
Incrementa / decrementa el tramo de la rasante en el cual se encuentra el pk analizado.
Incrementa / decrementa el vértice posterior de la rasante según el pk analizado.
Los cambios realizado en la cota de la rasante se guardarán automáticamente en el segmento una vez validemos la ventana de edición de la sección.
