Para poder usar este comando es necesario insertar una imagen y tener definidos al menos dos Líneas de referencia o Enlaces.

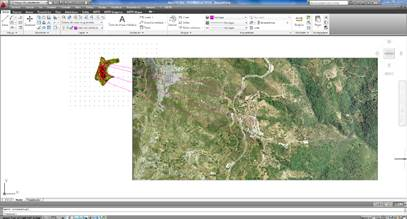

Este comando solicitará seleccionar la imagen que va a ser georeferenciada, y mostrará el siguiente diálogo dónde se muestra el nombre del fichero de la imagen seleccionada, que podrá cambiarse designando en pantalla, la lista de todas las Líneas de referencia y Enlaces que se encuentran en el dibujo, los cuales podrá ser activados o desactivados para formar parte de los cálculos de la transformación, y dicha transformación podrá ser HELMERT 2D, a partir de dos pares de puntos, o AFIN, a partir de tres pares de puntos. Como resultado se mostrará el ECM, error cuadrático medio, el Res.Máx, máximo residuo, X0 e Y0, coordenadas del punto superior izquierda de la imagen, Escala en X e Y, en m/pixel y la Rotaciónen X e Y.
El botón Aplicar permite visualizar el resultado de la georeferenciación antes de dar por buena la operación. Al pulsar Aceptar se da por buena la georeferenciación, y se inserta la imagen en las coordenadas resultado de la transformación, se solicitará el directorio destino para el fichero de georeferencia que se ha creado y se borraran las Líneas de referencia, Enlaces y Marcas que hayan intervenido en la transformación. Al pulsar el botón Anular se cancela la operación y todos los elementos son restaurados.
