9.19.3. Espacios
Si seleccionamos Espacio Modelo se realizará el dibujo del perfil de la forma habitual, es decir a partir del origen que se seleccione en pantalla.
En el caso de seleccionar Espacio Papel se dibujará utilizando la opción de espacio papel ya previsto en el CAD.
Para esta última opción el programa asignará a cada una de las presentaciones que crea el Título asignado precedido del prefijo “LON_” y finalizado con un índice correspondiente al número de hoja. Por ejemplo LON_CAMINO1.
Además, si previamente ya existiera una presentación con el mismo nombre, el programa nos avisará de que ya existe uno y preguntará si deseamos borrarlo y crearlo de nuevo.

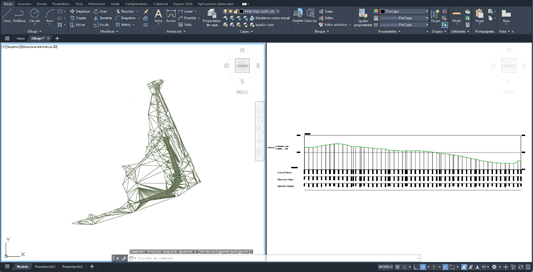

Dibujar en una ventana diferente: Si se activa esta opción, nos va a permitir, utilizando la herramienta de viewports, realizar la representación en dos ventanas. De esta forma en una de ellas se visualizar el dibujo con el zoom actual, antes de la representación del perfil, y en la otra ventana se presentará el longitudinal seleccionado.
