9.19. Dibujar Perfil Simple |
Mediante esta opción se permite dibujar en pantalla el perfil longitudinal de terreno obtenido con anterioridad por cualquiera de los procedimientos permitidos por MDT. No debe confundirse con el comando Longitudinales > Dibujar Perfil Compuesto, que puede dibujar además del terreno la rasante, el diagrama de curvatura y el de peraltes.
Una vez ejecutado el comando se nos pedirá un fichero de tipo .LON, .SEG o .TRA y a continuación aparecerá una ventana de diálogo como a continuación se detalla. Caso de seleccionar un fichero de segmento, MDT extraerá solamente la información relativa al perfil longitudinal.
En el caso de seleccionar un fichero de transversales, se generar de forma interna un longitudinal a partir de la posición de eje, del cual se realizará el dibujo.
También existe la posibilidad de dibujar varios longitudinales de forma simultánea, esto nos evitaría ejecutar el comando sucesivamente para cada uno de los longitudinales a dibujar.
Por ello, si seleccionamos en la misma carpeta varios longitudinales, nos aparecerá la siguiente ventana, en la cual podremos gestionar los ficheros a dibujar.
TcpMDT calculará la distribución más óptima en Filas y Columnas, así como el espacio reservado, tanto en Longitud como en Altura para el dibujo de cada Longitudinal, no obstante, se puede personalizar.
Adicionalmente, con los botones de Insertar y Borrar, posteriormente, tenemos la posibilidad de añadir mas perfiles que pudieran estár ubicados en otra carpeta, o eliminar alguno de la lista porque no deseamos dibujarlo.

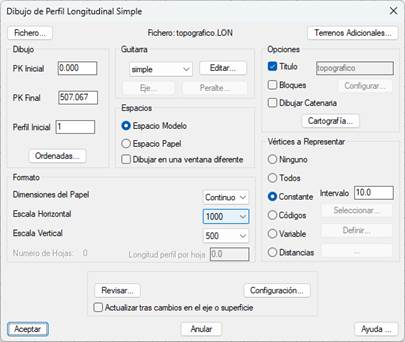

Tras validar esta ventana, nos aparecerá el siguiente diálogo en el cual gestionaremos los parámetros para el dibujo del longitudinal.
La ventana se compone de los siguientes controles que a continuación pasamos a describir:
