9.4.1 DXF

Las entidades soportadas en DXF son:

· ARC: Arcos (2D y 3D).

· CIRCLE: Círculos (2D y 3D).

· POLYLINE/LWPOLYLINE: Polilíneas (2D y 3D).

· LINE: Líneas (2D y 3D).

· POINT: Puntos (2D y 3D).

· VERTEX: Vértices de polilíneas (2D).

· TEXT: Textos.

Cuando se importa un archivo DXF, se permite la elección de las capas que se desean importar, en caso de no quererlas todas. Además, puede elegir si desea usar los colores originales del archivo o usar un único color para su representación.

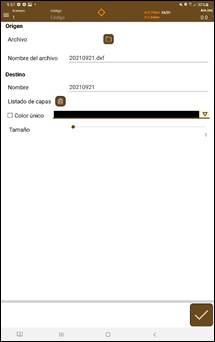

Figura 44. Edición de capas DXF

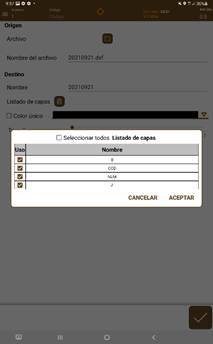

Figura 45. Selección de capas de un DXF
