Título: Una vez dibujado el perfil, en la parte superior del dibujo aparecerá rotulado el título introducido.
Bloques: Esta opción nos va a permitir seleccionar los bloques que deseamos dibujar en el longitudinal. Simultáneamente se debe de definir el elemento de guitarra Bloques en la definición de la guitarra a utilizar.
Si presionamos el botón Configurar, nos aparecerá la siguiente ventana donde se especifica el punto de inserción de cada uno de los bloques que deseamos insertar junto al longitudinal.

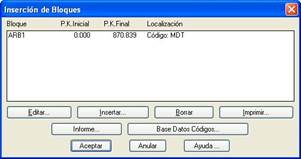

Para la inserción o modificación de bloques para dibujo de longitudinales nos aparecerá el siguiente diálogo:
Todo lo concerniente a definición y gestión de bloques se explica con mayor detalle en el apartado Definición de Bloques.
Estructuras: Esta opción tiene funcionalidad sólo en el caso de que se hayan asignado una serie de estructuras en la sección tipo. De esta forma, si tenemos activada esta opción, se dibujará un bloque en el pk inicial y final de cada una de las estructuras. Es posible seleccionar el bloque a insertar.
Cartografía: Esta opción nos va a permitir visualizar como elemento de guitarra los trozos de cartografía adyacentes al eje designado.
Para ello, en el momento del dibujo del perfil deben de estar solamente activa aquellas capas correspondientes a las entidades que deseamos proyectar.
En cuanto a las entidades soportadas, es recomendable previamente convertir las splines (en el caso de que existan) a polilíneas para su correcta representación.
Tiene los siguientes parámetros de configuración:
· Dibujar: Si se activa esta casilla se representará la cartografía en la parte inferior del dibujo del perfil.
· Franja de Regresión: Franja en metros a izquierda y derecha de la zona a dibujar.
· Rotular ángulos: Al activar esta opción, el programa nos va a indicar sobre el mismo elemento de guitarra el ángulo existente entre cada uno de los tramos del eje designado.
Si optamos por el dibujo de la cartografía, al validar la ventana principal para el dibujo del longitudinal, el programa nos solicita el eje que deseamos proyectar.

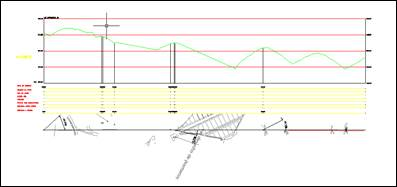

A continuación se puede visualizar un ejemplo del resultado de aplicar esta opción de dibujo.
Estructuras: Si activamos esta opción tendremos la posibilidad de dibujar un bloque en los pks en los cuales existen un inicio o final de estructura. Para la definición de las estructuras consultar el apartado de secciones tipo.
Dibujar Catenaria: al activar esta casilla se dibujará la catenaria asociada al longitudinal. Por defecto, se configurará por defecto la guitarra de “líneas eléctricas”. Al validar el diálogo el comando solicitará al usuario el fichero donde se almacena la información de la catenaria.
Longitud Perfil: Este control sólo se activará sólo en el caso de que el dibujo se realice en formato papel, en cuyo caso MDT calculará la longitud máxima que se puede dibujar en cada una de ellas dependiendo de su formato. Existe la posibilidad de modificar esta distancia por el usuario para ajustar o dar más margen a la representación.
