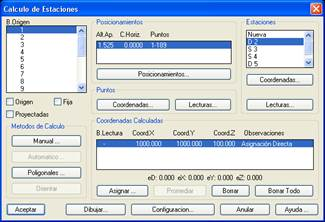

En este modo solo se presentan los controles imprescindibles para realizar el cálculo del levantamiento. Para acceder al resto de las opciones debe usarse directamente el menú de opciones.
B.Origen. Permite seleccionar la base origen. Una vez seleccionada se indican en el diálogo los posicionamientos sobre esta base, las estaciones y puntos leídos, así como las coordenadas calculadas.
Origen. Cuando se activa esta casilla indica que la estación debe considerarse como origen para el cálculo automático de estaciones y puntos, habilitándose el botón correspondiente. Ver ¡Error! No se encuentra el origen de la referencia..
Fija. Si la casilla está activada indica que cualquiera de los métodos de cálculo que se emplearán no modificarán las coordenadas de esta base.
Proyectadas. Activando esta casilla indica que el levantamiento no está en coordenadas planas, sino en una de las proyecciones admitidas por la aplicación. Ver comando Propiedades del Levantamiento.
Posicionamientos. Permite acceder a la información de los Posicionamientos.
Dentro del marco Puntos se encuentran las siguientes opciones:
Lecturas. Permite acceder a la información de las lecturas de puntos.
Coordenadas. Permite acceder a la información de las Coordenadas de Puntos.
Dentro del marco Estaciones se encuentran las siguientes opciones:
Estaciones. Presenta una lista con las estaciones leídas desde la base origen. Haciendo doble clic sobre Nueva permite introducir una nueva lectura de estación desde esta base.
Lecturas. Permite acceder a la información de las Lecturas de Estaciones.
Coordenadas. Permite acceder a la información de las Coordenadas de Estaciones.
Dentro del marco Métodos de Cálculo se dispone de las siguientes opciones:
Automático. Ver ¡Error! No se encuentra el origen de la referencia..
Manual. Ver ¡Error! No se encuentra el origen de la referencia..
Orientar. Presionando este botón el programa asigna al posicionamiento actual la corrección horizontal calculada a partir de las coordenadas de las bases origen y visada.
Poligonales. Ver Poligonales.
En el marco Coordenadas Calculadas se presentan las coordenadas calculadas de la base origen. Ver ¡Error! No se encuentra el origen de la referencia..
El botón Dibujar representa las estaciones, los puntos y las lecturas de estaciones del levantamiento actual, pulsando los botones correspondientes.
Por último, el botón Configuración permite acceder a la Configuración de Topografía.
