Las poligonales consisten en una lista ordenada de estaciones, de forma que cada estación lee a la siguiente. Si además la última lee a la primera, es una poligonal cerrada.

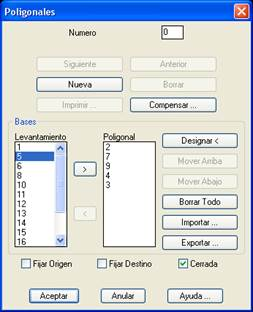

Podemos tener diversas poligonales en un mismo levantamiento. Cada una se identifica por un número consecutivo, comenzando en cero. Es posible ir directamente a los datos de la poligonal concreta escribiendo su número en la casilla correspondiente, o bien usar los botones Siguiente y Anterior. También crearemos una poligonal con el botón Nueva y la eliminaremos con Borrar.
La lista de estaciones que intervienen en la poligonal podemos crearla seleccionando estaciones de la lista izquierda del diálogo y pulsando el botón > para incorporarlas. Se eliminan de la lista, por otra parte, si las seleccionamos de la lista derecha y pulsamos el botón <. El orden de las estaciones dentro de la lista puede ser modificado mediante los botones Mover Arriba y Mover Abajo, pero teniendo en cuenta que sólo será posible compensar la poligonal si cada estación lee a la siguiente.
Otro sistema alternativo de introducir la lista de estaciones es mediante la designación gráfica en pantalla por medio del botón Designar, que nos permite introducir las estaciones en el orden que deben ser procesadas. Por supuesto es preciso haber dibujado las estaciones previamente.
Las poligonales son almacenadas con los datos del levantamiento. Aun así, si se desea exportar sus datos para usarlos como entrada en otro trabajo, puede usarse la opción Exportar, que solicita el nombre de un fichero con extensión .POL, que grabará esta información. Puede usarse el botón Importar para leer este fichero en un levantamiento diferente.
Otras opciones que afectan al proceso de cálculo son las casillas Fijar Origen y Fijar Destino, que impiden la modificación de las coordenadas de la primera y última base, respectivamente, y la casilla Cerrada, que usará si está activada la observación entre la primera y última estación para el cálculo.
El botón Compensar, por último, nos permite acceder al diálogo de Compensación de Poligonales. Debe haber al menos una base fija en la poligonal.
