Convertir Dibujo

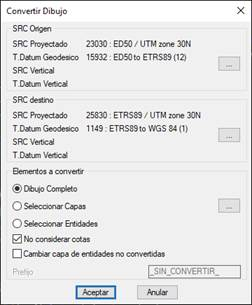

Este comando permite convertir un dibujo completo de un SRC origen a otro SRC destino. Tras invocar el comando se muestra el siguiente diálogo:

SRC Origen. Sistema de Referencia de Coordenadas en el que está representado el dibujo actual, que se selecciona pulsando el botón … y permitiendo su selección por área, código, favoritos, etc.

SRC Destino. Sistema de Referencia de Coordenadas al que se pretende transformar el dibujo.

Elementos a convertir

Dibujo completo. Si se selecciona esta opción, se tratará de aplicar el cambio de proyección a todas las entidades de dibujo.

Seleccionar Capas. Esta opción permite seleccionar las capas a cuyas entidades se les aplicará el cambio de proyección.

Seleccionar Entidades. Si se elige esta posibilidad, tras pulsar el botón Aceptar se solicitará la designación de las entidades a proyectar.

Cambiar capa de entidades no convertidas. Si se activa esta casilla, las entidades del dibujo que no hayan podido ser convertidas se cambian a una capa cuyo nombre será la original antecediéndole el valor de la casilla Prefijo.
