Puede aplicarse este método de cálculo cuando el resultado fue obtenido por la intersección de lecturas desde otros posicionamientos a la base de referencia con al menos dos lecturas de observación horizontal. Si se accede a esta utilidad desde la opción Topografía > Utilidades > Intersección Directa, el programa solicita la base que se quiere procesar. Por otra parte, puede activarse esta opción pulsando el botón Intersección Directa desde la pantalla de Cálculo de Estaciones en modo Experto, entendiendo que se está calculando la base actual en pantalla.

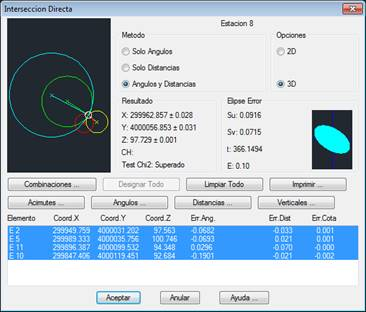

El programa solicita la estación a calcular, y presenta una ventana con información sobre todas las lecturas que observan la estación a calcular, junto con un gráfico con una representación esquemática de cada una.
Podemos seleccionar el método de cálculo eligiendo entre Sólo Ángulos , Sólo Distancias y Ángulos y Distancias . También se puede elegir entre cálculo en 2D ó 3D , pulsando los controles correspondientes.
El programa visualiza una representación simplificada del cálculo en la ventana superior izquierda, consistiendo en un círculo que indica la solución encontrada, unas líneas que salen de éste que dibujan las observaciones angulares en caso de estar activadas (modos sólo ángulos o ángulos y distancias), y unos círculos que expresan las observaciones de distancia, en caso de estar activadas (modo sólo distancia o ángulos y distancias). El color de cada una de estas observaciones hace corresponder la posición en la lista de la observación con la numeración de colores del CAD: rojo para la primera, amarillo para la segunda, etc. En caso de existir más de siete observaciones, vuelve a comenzar la asignación de colores.
Es posible activar o desactivar una observación para que intervenga en el cálculo, con pulsar sobre la lista en pantalla. Su representación en la imagen cambia a líneas discontinuas. El botón Designar Todo nos permite la selección de todos los elementos observados aunque hayan quedado fuera de rango de tolerancia de errores admisibles. Con Limpiar Todo deshabilitaremos todas las observaciones consideradas.
Los botones Acimutes , Distancias , Angulares y Verticales presentan en pantalla listados correspondientes a las ecuaciones de acimut, distancia, de ángulo y verticales que se emplean en el cálculo, obtenidas a su vez a partir de las lecturas entre estaciones. Esta información puede editarse e imprimirse. Consultar las secciones de Conceptos Básicos y Compensación de Poligonales para más detalles.
Si se han activado los tests de bondad en la opción de Mínimos Cuadrados, dentro de la configuración de topografía, se mostrará en el marco Resultados si se ha superado o no el test Chi-Cuadrado. Además, en los listados de observaciones de acimut, angulares, de distancia y verticales, se añade una columna con el nivel de fiabilidad resultante del test de Baarda. En este caso los valores pueden ser: perfecta, buena, débil, mala o incorrecta.
El proceso de cálculo consiste en la obtención de unas coordenadas provisionales mediante la aproximación inicial, y el posterior ajuste usando el método de mínimos cuadrados.
