Compensación de Poligonales |

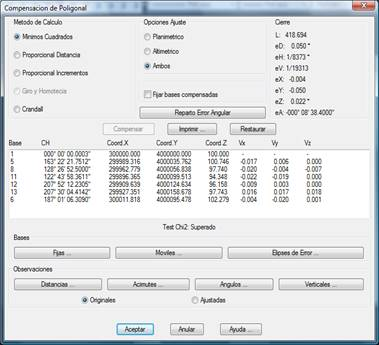

Una vez pulsamos el botón Compensar aparece un diálogo que representa las coordenadas actuales de cada una de las estaciones, y una serie de controles que permiten consultar los datos que se emplearán para el cálculo, así como determinar que método queremos usar.
Para poder compensar una poligonal es necesario que todas las estaciones (fijas y móviles) tengan previamente coordenadas asignadas, y que estén correctamente orientadas, bien por medio del ¡Error! No se encuentra el origen de la referencia. o el ¡Error! No se encuentra el origen de la referencia. . También debe existir una secuencia de lecturas de forma que al menos haya una lectura de la estación i a la i+1.
En primer lugar debemos decidir el método. También podemos controlar si queremos un ajuste Planimétrico (sólo X e Y), Altimétrico (sólo la Z), o Ambos (X,Y,Z).
Debe existir al menos una base fija para poder realizar el ajuste, habiendo pulsado en la pantalla anterior las casillas Fijar Origen o Fijar Destino . Es posible consultar cuales son fijas y cuales móviles pulsando los botones Fijas y Móviles , respectivamente. La casilla Fijar Bases Compensadas fija cada una de las bases móviles después de realizar el cálculo.
Los botones Distancias , Acimutes , Ángulos y Verticales permiten examinar qué datos van a emplearse en el cálculo, a partir de la información de lecturas de las estaciones que forman la poligonal. Básicamente contienen las estaciones origen y visada, el valor observado, valor calculado y la desviación estándar. Esta última se determina a partir de la configuración, especialmente los datos relativos a precisión del equipo y de sus observaciones. Consultar el Manual de Personalización para más detalles.
Salvo en las observaciones angulares, las demás observaciones permiten ser editadas, haciendo doble clic sobre el elemento correspondiente de la lista o seleccionándolo y pulsando a continuación el botón Editar . Inmediatamente aparecerán los datos de la lectura correspondiente, cuyos datos podemos corregir. Si pulsáramos el botón Borrar en la lista de observaciones, se borrará de la base de datos de lecturas de estaciones el campo correspondiente. También pueden obtenerse listados de estas observaciones pulsando Imprimir dentro de cada lista.
Si la poligonal acaba de compensarse, se habilita la casilla Ajustadas , de forma que podemos consultar las observaciones originales o ajustadas dependiendo de la casilla seleccionada. Toda esta información también puede ser impresa en un informe (véase más adelante).
El programa realiza el proceso de ajuste pulsando el botón Compensar , presentando a continuación en pantalla las diferencias entre las coordenadas originales y ajustadas. Las bases fijas obviamente no presentarán ninguna diferencia. El botón Restaurar nos permite restablecer los datos originales antes de compensar, permitiendo modificar el método de cálculo o las observaciones sin riesgo de cometer errores.
Una vez compensada la poligonal, en el marco Cierre, se muestran los errores de cierre calculados. Estos son:
eD: Error en distancia
eH: Error horizontal en relación con la longitud de la poligonal
eV: Error vertical en relación con la longitud de la poligonal
eX: Error en X
eY: Error en Y
eZ: Error en Z
eA: Error angular
Se puede observar en el diálogo que si compensamos por mínimos cuadrados, directamente debajo de las coordenadas nos aparece un mensaje acerca del test Chi-Cuadrado, informándonos de si se supera o no este test. Para ello se ha debido activar la opción correspondiente en Configuración > Topografía > Mínimos Cuadrados.
El botón Imprimir nos presenta un diálogo que permite seleccionar los diferentes elementos que deseamos incluir en el informe que se genera:
Para obtener los datos de las observaciones, podemos seleccionar entre las de Distancia , Acimutes , Angulares y Verticales , pudiendo ser además las Originales , las Ajustadas o ambas. En el diálogo de observaciones se mostrará la columna Fiabilidad si se ha activado el test de Baarda dentro de la opción Mínimos Cuadrados en la configuración de topografía.
Podemos incluir o no la información de las Bases Fijas y Móviles , así como los resultados de Coordenadas Ajustadas , Desviaciones y Elipses de Error . Estas dos últimas sólo se habilitarán para el cálculo por mínimos cuadrados.
Informe de la Compensación
Método de Cálculo: Ajuste por Mínimos Cuadrados
Cálculo en Coordenadas Planas
Correcciones Usadas
- Esfericidad y Refracción
Bases Fijas
Nombre Coord.X Coord.Y Coord.Z Escala Código
1 300000.000 4000000.000 100.000 1.00000000
Bases Móviles
Nombre Coord.X Coord.Y Coord.Z Escala Código
5 299989.314 4000035.760 100.746 1.00000000
8 299962.766 4000056.846 97.740 1.00000000
11 299896.346 4000099.546 94.348 1.00000000
12 299909.616 4000124.643 96.158 1.00000000
13 299927.324 4000158.665 97.743 1.00000000
6 300011.793 4000095.495 102.279 1.00000000
Errores de Cierre
L: 418.694
eD: 0.045 *
eX: 0.008
eY: -0.045
eZ: 0.021 *
eH: 1/9229 *
eV: 1/20247
eA: -0.1600
Observaciones Distancia Originales
Origen Visada Observada Desv.Est. Calculada Residuo D Fiabilidad
1 5 37.337 0.0030 37.320 0.017 * Buena
5 1 37.344 0.0030 37.320 0.024 * Buena
5 8 33.875 0.0030 33.898 -0.023 * Buena
8 5 33.886 0.0030 33.898 -0.012 * Buena
8 11 78.941 0.0030 78.955 -0.014 * Buena
11 8 78.922 0.0030 78.955 -0.033 * Buena
11 12 28.452 0.0030 28.392 0.060 * Buena
12 11 28.446 0.0030 28.392 0.054 * Buena
12 13 38.412 0.0030 38.358 0.054 * Buena
13 12 38.415 0.0030 38.358 0.057 * Buena
13 6 105.493 0.0030 105.482 0.011 * Buena
6 13 105.511 0.0030 105.482 0.029 * Buena
1 6 96.176 0.0030 96.220 -0.044 * Buena
6 1 96.178 0.0030 96.220 -0.042 * Buena
Ajuste Planimétrico
Número de Ecuaciones: 35
Número de Incógnitas: 12
Número de Iteraciones: 2
Test Chi-Cuadrado
Chi2: 5.5027e-004
Nivel de confianza: 95 % Superado
Desviaciones
Base Sx Sy
5 0.0719 0.0115
8 0.0840 0.0365
11 0.0786 0.0472
12 0.0854 0.0625
13 0.0823 0.0579
6 0.0705 0.0235
Ajuste Altimétrico
Número de Ecuaciones: 14
Número de Incógnitas: 6
Número de Iteraciones: 1
Desviaciones
Base Sz
5 0.0097
8 0.0126
11 0.0138
12 0.0138
13 0.0126
6 0.0097
Consultar las siguientes secciones para una explicación más detallada de los métodos de cálculo. El método ideal dependerá del trabajo en particular y de la precisión de las observaciones, y debe aplicarse en todo caso la experiencia profesional del usuario.
