Con este comando podremos ver de forma interactiva el vial que se acaba de definir, además de ofrecer la posibilidad de realizar cualquier cambio en el diseño de la sección tipo.

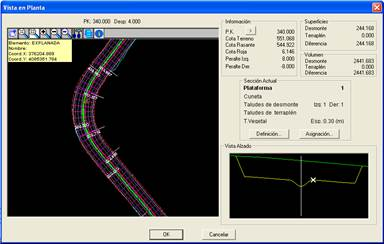

Inicialmente, el programa nos solicitará el segmento que deseamos visualizar, y seguidamente aparecerá la siguiente ventana donde podremos realizar la visualización del mismo.
En la región izquierda de la ventana se puede visualizar el vial al completo en planta, además disponemos de las herramientas básicas de zoom para movernos a lo largo del mismo.
Conforme pasamos el ratón sobre el vial, nos aparecerá en la región inferior derecha de la imagen, la sección del vial en alzado, a modo de corte en el pk actual.
A su vez, en todo momento, el programa en la parte superior derecha nos va mostrando los siguientes datos:
Información:
· PK: Pk actual en el que nos encontramos.
· “>” : Presionando este botón iremos directamente a un pk determinado.
· Cota de Terreno: Cota de terreno natural del vértice designado en pantalla.
· Cota de Rasante: Cota de rasante del vértice designado en pantalla.
· Cota Roja: Diferencia entre cota de terreno y de rasante.
· Peralte Izq: Peralte a la izquierda en el pk actual.
· Peralte Der: Peralte a la derecha en el pk actual
Superficies: En esta sección se muestra la superficie de desmonte y terraplén del pk actual. Adicionalmente se muestra la diferencia entre ambas.
Volumen: Se muestra el volumen del pk actual con respecto al siguiente.
Sección Actual: En esta parte del diálogo, se muestra la sección que tenemos definida en el pk actualmente designado. En negrilla aparecerá el elemento sobre el cual nos encontramos actualmente posicionado.
Además disponemos de unos botones desde los cuales podremos redefinir la sección tipo o bien la asignación que hemos realizado. Estas modificaciones se realizan en tiempo real.
Definición: Accede directamente a la definición de secciones tipo.
Asignación: Accedemos a la asignación actual de nuestro vial.
