A igual que los elementos anteriores, el Peralte también es posible guardarlo en formato IFC y por consiguiente visualizarlo en el Visor De Carreteras.
De esta forma, en la pestaña de “Peraltes” se mostrará la representación en alzado del peralte existente en el fichero IFC seleccionado.

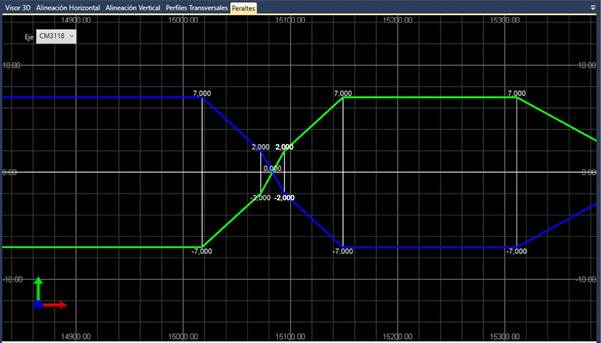

Se representará en verde el peralte a la izquierda y en azul el peralte de la derecha, en la siguiente ilustración se puede visualizar la representación del mismo.
También, a igual que con la rasante, desde la opción de menú “Edición > Escala de dibujo” podremos establecer la escala de representación.

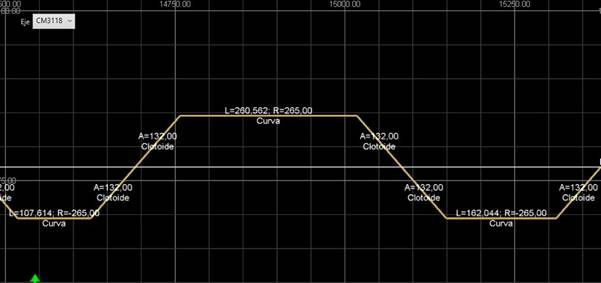

Además el visor, dado que dispone del eje, como información adicional muestra también el Diagrama de Curvatura. La información de este diagrama no se encuentra en el fichero IFC pero es fácilmente calculable a partir de la alineación en planta.
